Árbol de luz del LED (7 / 7 paso)

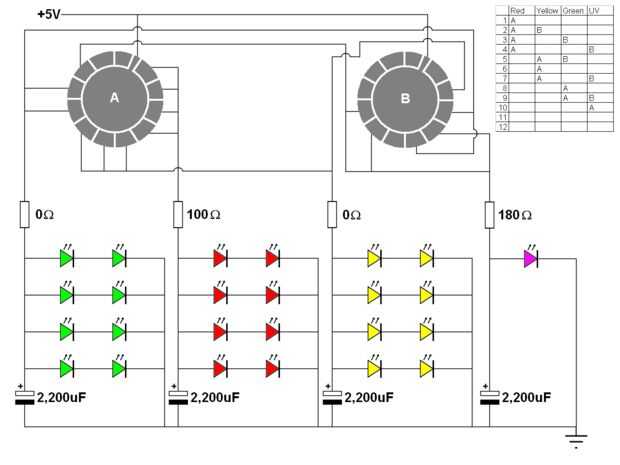

Paso 7: esquema

Violeta LED está ejecutando sobre la 10mA lo está muy bien. He aplicado un diseño verde con rotulador fluorescente en la madera, pero no es posible fotografiarlo (no con mi cámara de todos modos)
El micro LEDs funcionamiento muy bien también.
Los LEDs verdes y amarillo se originalmente restringidos con resistencias de 39 Ohm, pero eran un poco poder estadístico suficiente, por lo que estos fueron removidos. Por esta razón existen resistencias de 0 ohmios en el esquema.

Yo he representado las dos partes del interruptor al lado, son uno encima del otro, y cada uno tiene un brazo giratorio que los centros de conexión a las terminales exteriores.
