Paso 7: Diseño
Para diseñar el tablero usé la versión gratuita de Eagle 7.4.0, que se puede Descargar desde aquí. Me gusta mucho este software, ya viene con una enorme biblioteca de componentes, y puesto que es muy popular, es fácil encontrar tutoriales y librerías adicionales para él. Si le gustaría aprender, te recomiendo el videotutorial 3 parte por Jeremy Blum:
Para piezas adicionales también descargué las librerías por Adafruit y Sparkfun. Éstos tienen muchos componentes comunes en los que no están en la biblioteca de águila por defecto (por ejemplo, el AU ATmega328P sí mismo). Lamentablemente aún no pude encontrar nada para los clips de batería y para los LEDs, que son realmente muy importantes, por lo que terminé haciendo una pequeña biblioteca para este proyecto con solo estos dos componentes. También hice otra parte que es sólo una flecha enorme con una carta dentro de usar como una guía para el montaje, porque puse el sensor de contacto en uno de los tableros de lado, y no quiero mezclarlas.

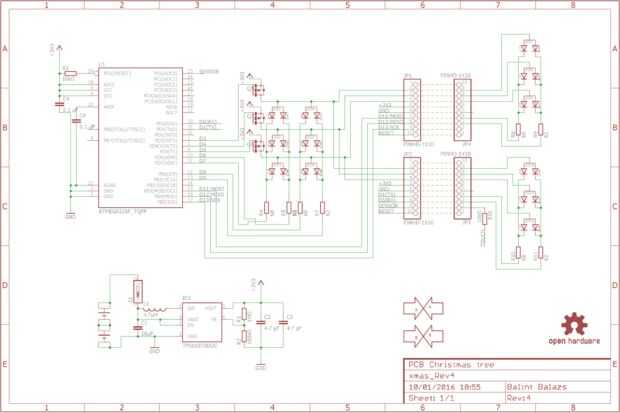

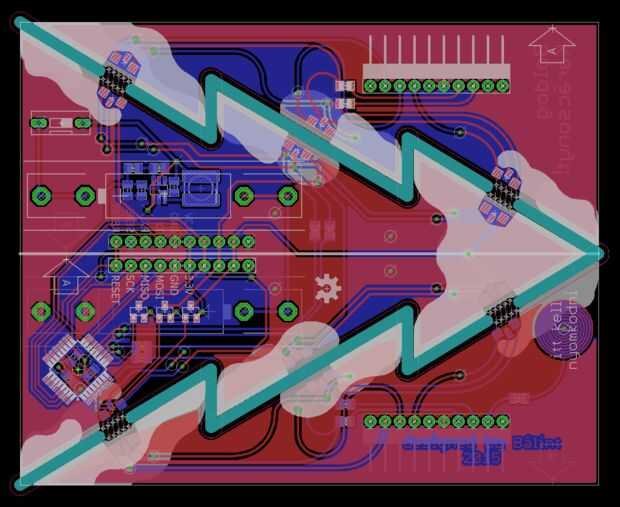

Para el diseño del tablero tenía algunas limitaciones. Obviamente todo esto tuvo que parecer un árbol de Navidad al final, así que empecé con unos caminos de molienda para separar el tablero en la parte 3. Algunas fichas para mantenerlos juntos a la izquierda y añadido algunos agujeros a lo largo de la línea donde tiene que romper. Entonces, puse los LEDs en los bordes, seguidos por las cabeceras del pin.
Las baterías también me dieron un poco de dolor de cabeza, porque necesitan mucho espacio. Originalmente quería horizontalmente en la parte inferior, con las placas del lado cortadas, pero no pude ponerlos uno encima del otro, porque sólo he encontrado a través de una versión del agujero. Al final pongo verticalmente al lado de los tableros laterales en los lados opuestos de la placa principal (sólo porque me gusta la simetría...).
Finalmente coloqué el resto de componentes de forma más o menos reducir al mínimo las distancias. El suministro de energía, como ya mencioné, acaba de copiar el diseño de la Junta de evaluación.
También modifiqué el diseño de algunos componentes para hacer mano soldadura más fácil: hice el tor de pastillas el ATmega y el TPS61070 mucho más tiempo y también aumentó el tamaño de la almohadilla para los LEDs. Esto realmente ayudó en la Asamblea. Yo también separó todos los componentes desde el ATmega, así sería más fácil soldar. Ya que se recomienda tener los condensadores muy cerca del chip, coloque en el otro lado del tablero, justo debajo de la viruta.
Como toque final también dibujé algo de nieve sobre la capa de serigrafía, por lo que se vería más como un árbol de verdad.
