Paso 8: montaje

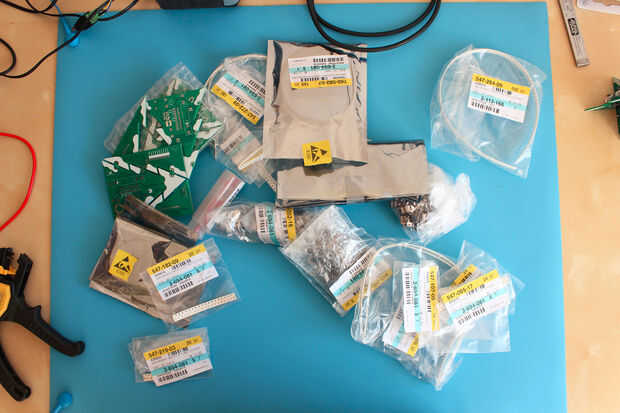

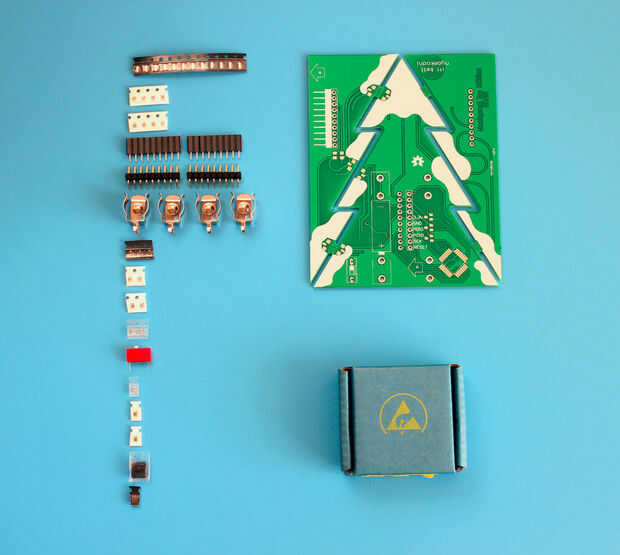

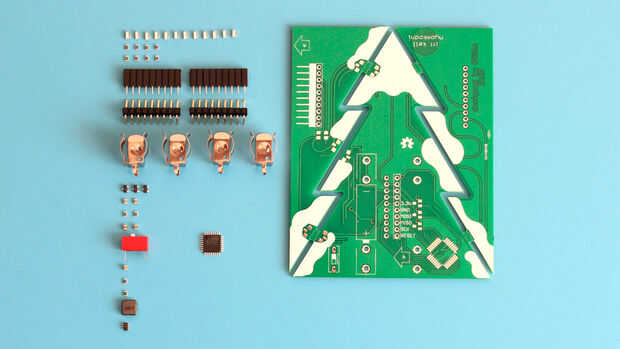

Después de terminar con el diseño, ordené los tableros (10) de DirtyPCBs.com. Realmente he utilizado la versión beta de su nuevo sitio web, creo que terminó por ser un poco más barato al hacer el pedido desde allí. La razón principal para escogerlos es porque para este diseño de la parte 3 muchas empresas de fabricación de PCB cobran extra, ya que parece que se panelizing. En DirtyPCBs, sin embargo, ellos no se preocupan, realmente incluso animan a incorporar múltiples diseños en un solo panel.

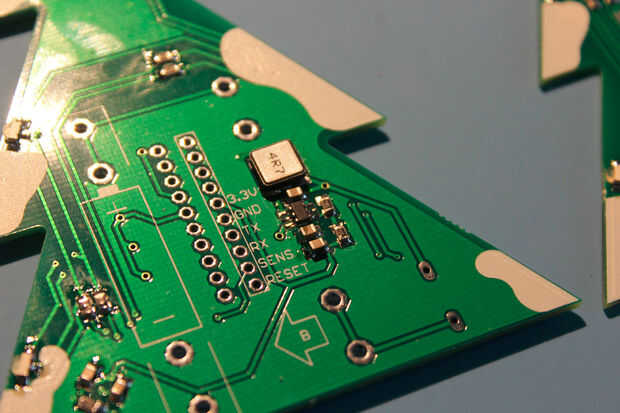

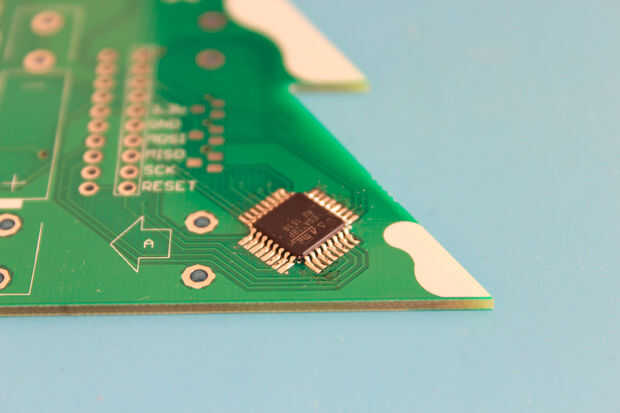

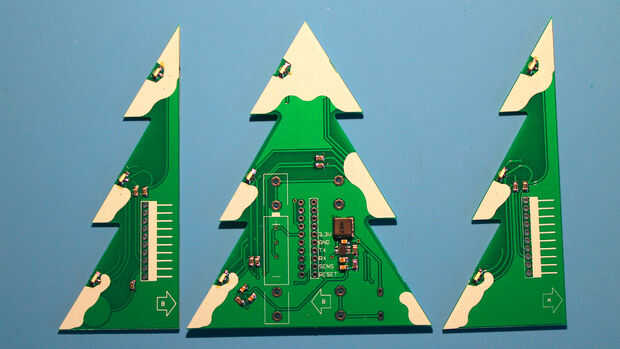

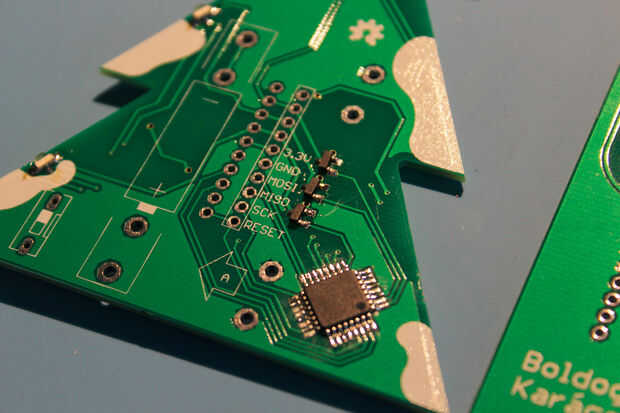

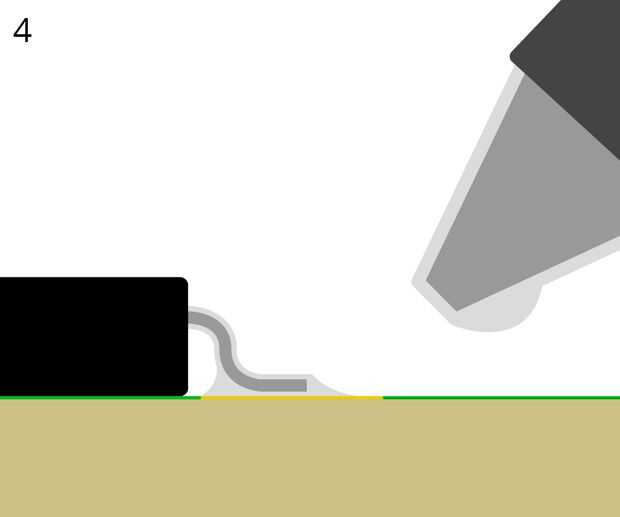

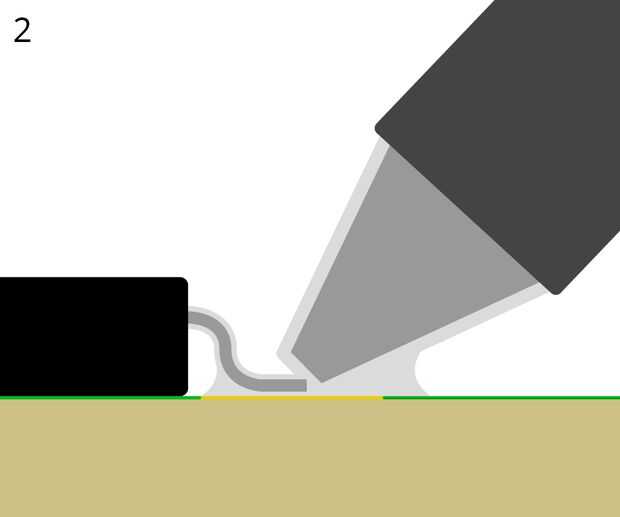

Afortunadamente la Asamblea fue bastante sencillo. Tuve que prestar atención no a mezclar (o perder) los componentes pequeños. Romper el PCB en 3 partes, romper las pestañas pequeñas con unas pinzas y suavizar los bordes con papel de lija. Empecé a soldar con el ATmega, ya que es el más difícil de soldar. Si usted nunca superficie montaje de soldadura, o cualquier tipo de soldadura, solo Mira estos videos de EEVblog, y serás un experto en 2 horas:

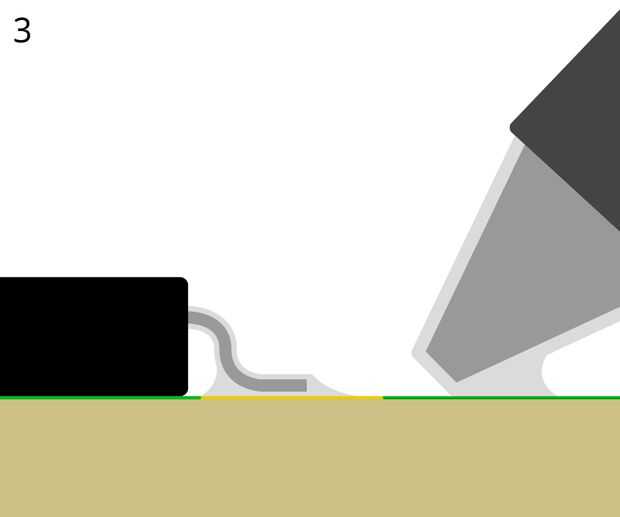

Yo realmente no he soldado los componentes de montaje superficial antes de este proyecto, tan sólo para estar seguro tomé y antiguo tablero de regulador y practica un poco en él. Tenía algunas resistencias 0805 y dos SO-8 ICs, por lo que era relativamente cerca, aunque no es tan difícil como el paquete TQFP del ATmega. Pero con las herramientas adecuadas y con mucho flujo, es realmente no es tan difícil. Solo ver los videos, es realmente vale la pena.
Un Consejo: usa mucha cinta Scotch. Es muy útil para fijar temporalmente los encabezados antes de soldar y también para pegar las cintas a la mesa, por lo que las piezas de montaje en superficie pequeña no sobrevuelan todo el lugar.
