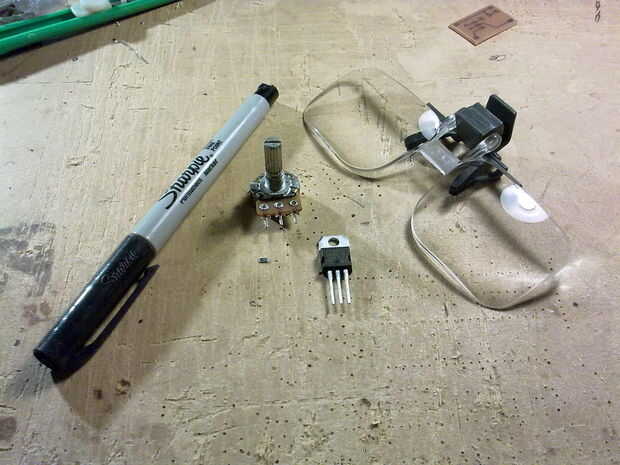

Paso 1: Reunir los materiales
Para hacer el punto de vista impresionante árbol te va a necesitar:
1 x PIC12F689 o 1 x PIC12F675 (PDIP8)
conector 1 x 8 pins IC
1 regulador de voltaje de 5V de x LM7805
condensador 1 x 0.1uF 50V (1206 SMD)
1 x capacitor de 10uF 16V (1206 SMD)
10 x 220R resistencias 1/4W (1206 SMD)
resistencias de 220R x 9 1/10W (0603 SMD)
resistencia de 1 x 10K 1/10W (0603 SMD)
18 x LED verde (0805 SMD)
10 x leds azules (0805 SMD)
1 x led blanco (0805 SMD)
1 x pulsador (altura 5 m m)
clip de la pila 1 x 9V
1 x pila de 9V
tablero del PWB 1 x 15x8cm
ventilador sin cepillo 1 x 12cm (también funciona con 8cm más)
COMPILAR el controlador de velocidad:
1 x LM317
resistencia de 220R x 1 (1206 SMD)
1 x 5K 1 girar el potenciómetro
fuente de alimentación 1 x 12VDC o algunas baterías más
4 metros de cable pequeño para la línea de alimentación de C.C.
Todos los componentes son fácil a la fuente de cualquier distribuidor de electrónica, en mi caso que tengo todas las cosas alrededor de mi habitación.

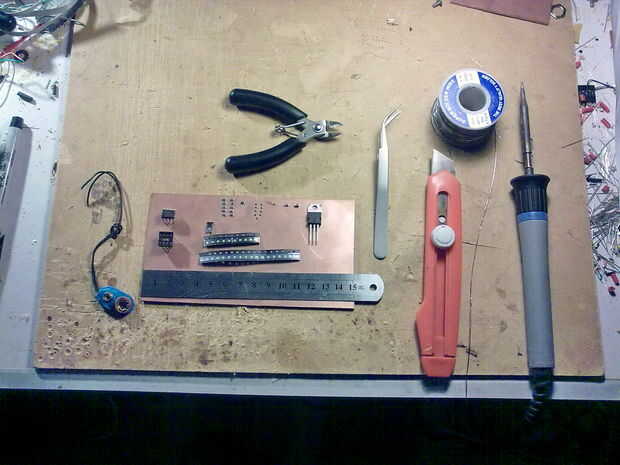

Usted necesitará algunas herramientas:
-Soldador (15-25W) punta fina
-0, 5 mm resina núcleo de soldadura (o cualquier cosa tienes en la mano)
-Cortador de alambre pequeño
-Pinzas de punta fina
-Cuchillo cartón
-Regla metálica o estructura metálica
-Doble cara pegamento cinta o epoxi
-Lentes de aumento o lupa independiente
También necesita una forma para grabar el diseño de PCB.
Lo siento, esa información no es el objetivo de este intructable, pero sigue este enlace para los materiales y método:
De todos modos son mis materiales para grabado:
-Rotulador permanente de punta fina
-Metal fina
-Papel de revista barato
-Cloruro férrico
-Esponja pequeño
-Guantes latex
-Laminador de plástico (o hierro)
Y una manera de programar el microcontrolador.
Si vas a compilar un intento programador barato y sucio "Pablin 2" con el software Winpic800.
enlace: http://www.pablin.com.ar/electron/circuito/mc/ppp2/index.htm
Si quieres un programador usb, bouy pickit 2 de microchip o construir/comprar un clon pickit2
enlace: http://sergiols.blogspot.com/search/label/PICKit2Clone
enlace: http://www.microchipdirect.com/ProductSearch.aspx?Keywords=PG164120
