Paso 2: Grabar el tablero
Usar "carta" para el tamaño de la página y no deberías tener ningún problema.
Te subo el esquemático en una futura actualización, pero bueno la Navidad se supone que yo para estar en algún lugar a otro para la comida.
Hay un montón de diferentes técnicas de bricolaje para grabado en casa, encontrar el que mejor te convenga.

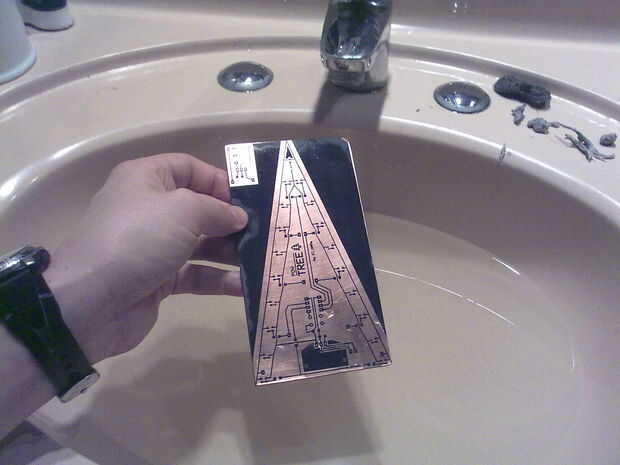

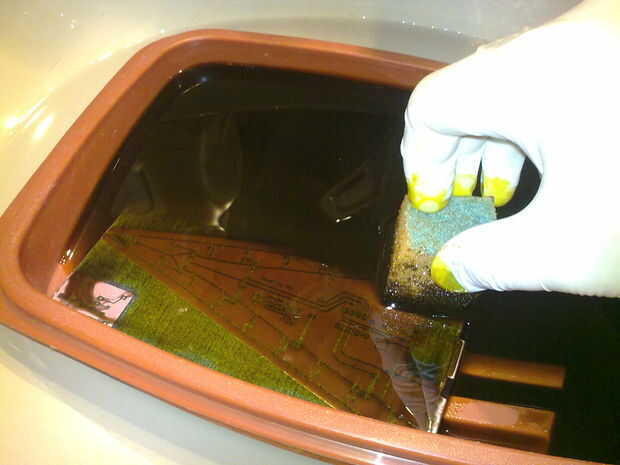

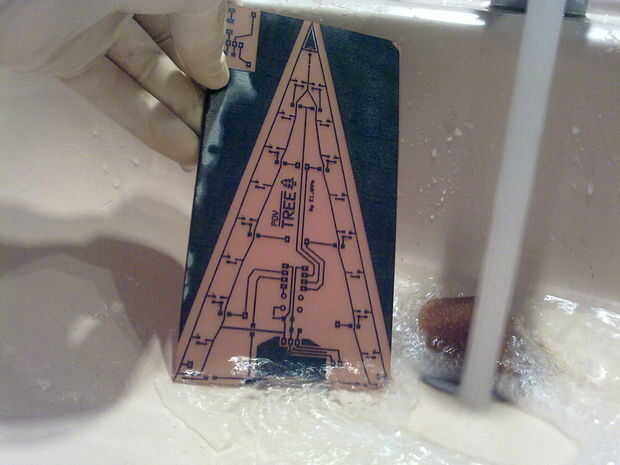

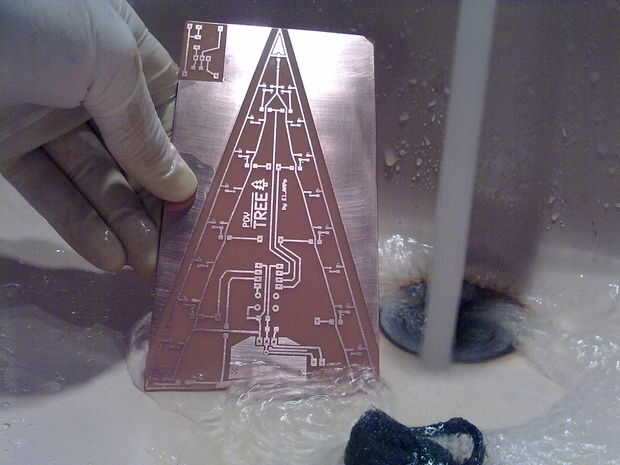

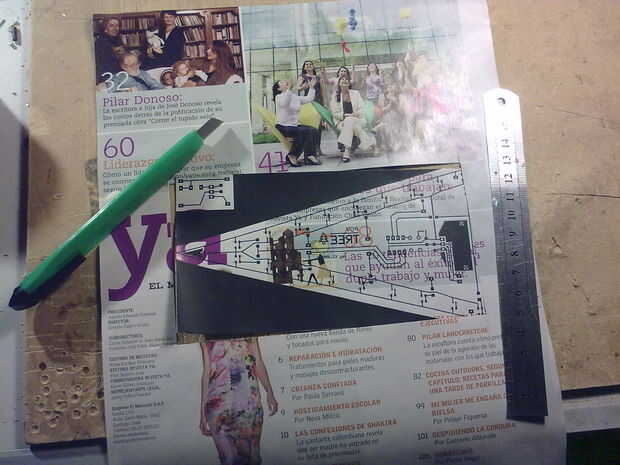

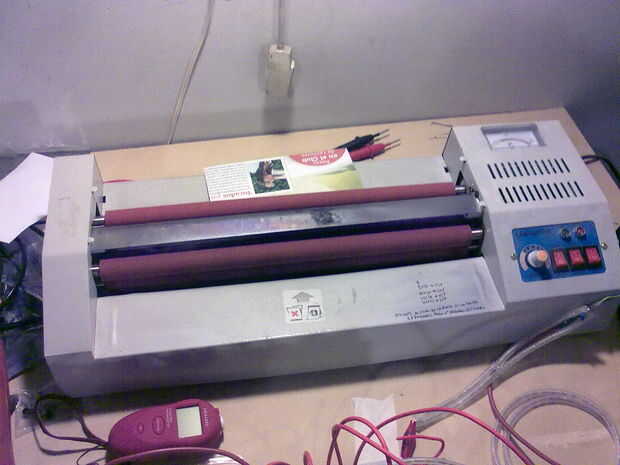

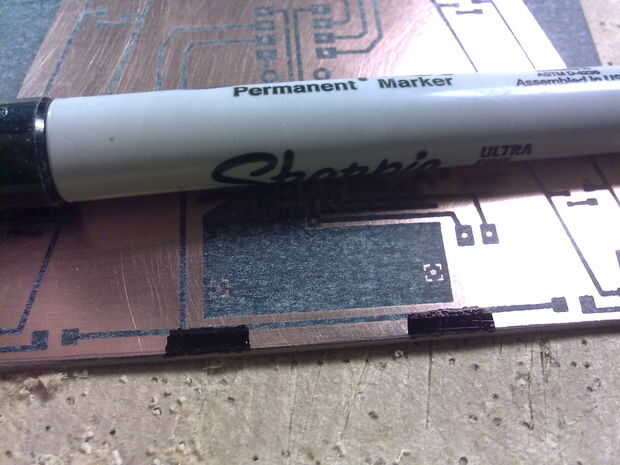

En mi caso utilizo la transferencia de Toner en el papel de revista con laminador / baño de cloruro férrico + esponja combo. (ver imágenes)
Esto es lo más barato / más rápido que hacerlo si es prototipo PCB más de 1 o 2 al mes. Para el usuario ocasional trate de hierro esponja y transferencia técnica.
Recuerde usar el modo más oscuro en tu impresora y espejo de la imagen para la impresión si se utiliza el método de transferencia.
(actualización 25/12/10: por favor fijado huellas de subida y de la tierra en el PCB Descargar versión 2.0)
