Paso 3: Cortar y taladrar los agujeros

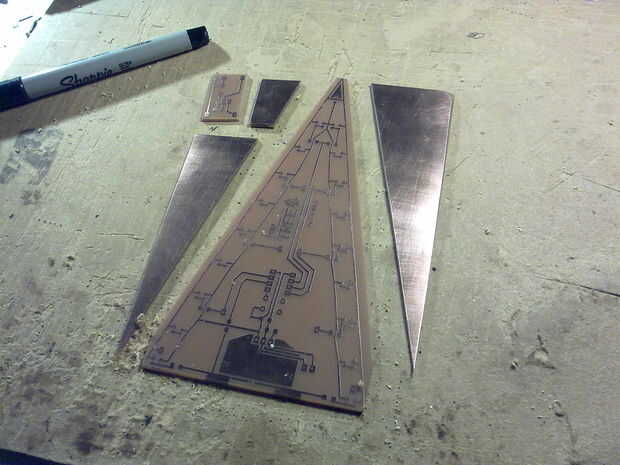

Utilice un disco dremel o una abolladura archivada posterior de un cuchillo de cartón
La base rectangular de 5x2cm se agrega en la PCB final de dibujo

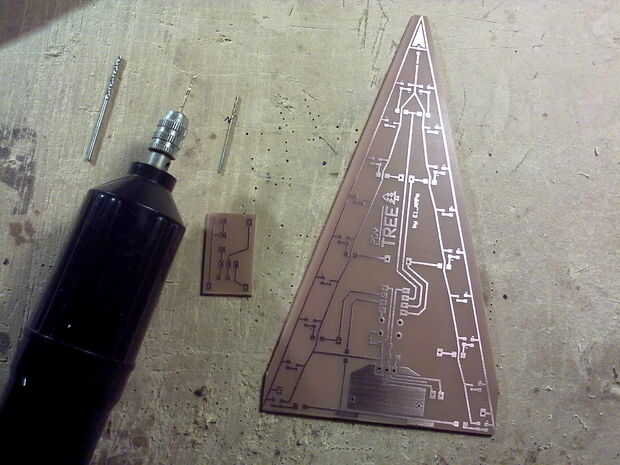

Perfore agujeros de 1mm para el pulsador, el pote de 5 k y los puentes de alambre.
También puede perforar los reguladores TO220 agujeros pero no es necesario puesto que se superficie montarlos.
Utilizo un taladro "pulidor del clavo". Sin necesidad de un taladro de lujo ni nada, el orificio central sobre las almohadillas de cobre grabados guiará la broca hacia abajo.
[Actualización 28/212/2010]: descarga el archivo adjunto como ".tmp". Solo renombrar la extensión a .rar para abrirlo (disculpa que no mi culpa, tal vez es el nuevo instructables flash ulploader)
