Paso 4: Las pastillas, entonces los componentes de la soldadura
Para soldar SMD componentes primero siempre usan un lente de aumento de algún tipo.
Usted podrá ver el proceso witouth pero realmente hará que la tensión de sus ojos. No es bueno si te gusta los ojos auto enfoque características a largo plazo.

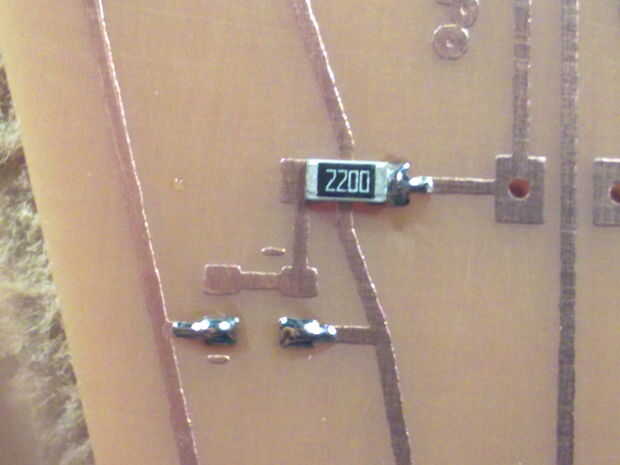

La lógica detrás de soldar SMD es que primero la soldadura de un cojín del componente, coloque el componente y alinear con este pin y luego el resto de la soldadura.
Fácil, pero la probabilidad de perder un pad de soldadura en el proceso de tan grande es utilizar esta simples reglas:
-Soldadura siempre del mismo lado en mi caso la derecha.
-Gire el PCB para que sus superiores son a la derecha
-Presolder todas las almohadillas superior
-Colocar y alinear todos sus componentes verticales con sus cojines superior
-Gira la PCB 90 º a la izquierda
-Presolder todos los botones de los derecha
-Colocar y alinear todos los componentes horizontales con sus almohadillas derecha
-Vuelva a la PCB 90 º a la izquierda
-Las almohadillas de la parte inferior de sus componentes de la soldadura
-Vuelva a la PCB 90 º a la izquierda
-Las almohadillas de izquierda de los componentes de la soldadura
-El primer pin de cualquier componente importante de la soldadura y alinear el resto (chips, transistores reguladores de voltaje, Brujas)
-El resto de los pines de los componentes principales de la soldadura

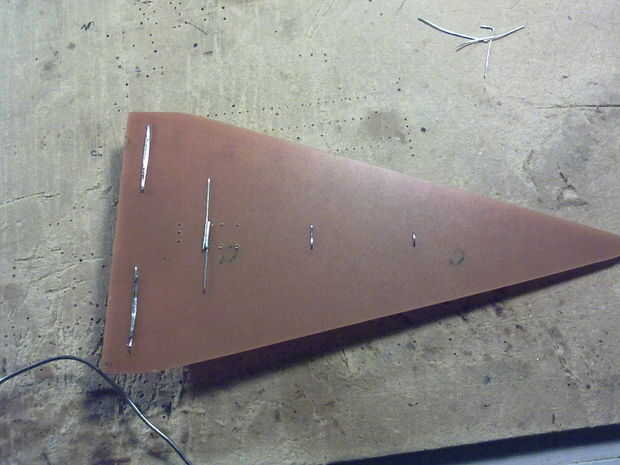

-Puentes de alambre de la parte inferior de la soldadura

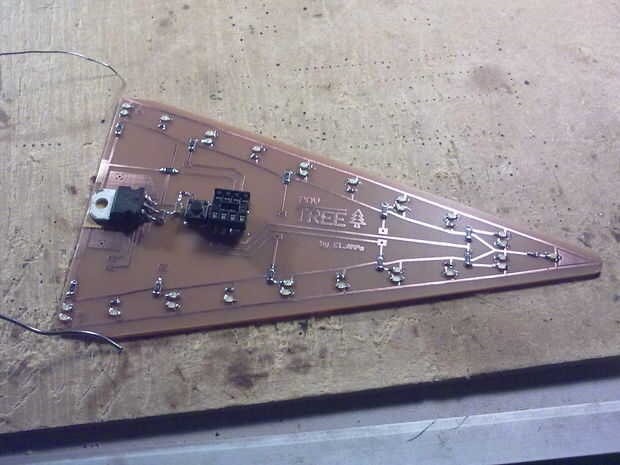

¡ Listo!
Hay que asegurarse con SMD al componente a la plataforma del centro.
Basta con mirar la unsoldered almohadilla cuando centrado con la otra que es en medio de ella.

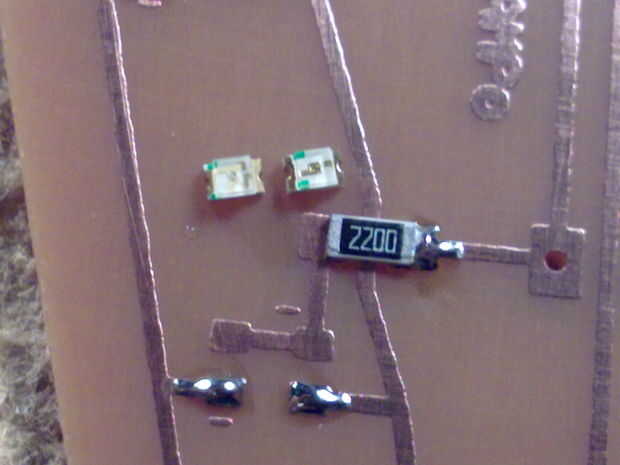

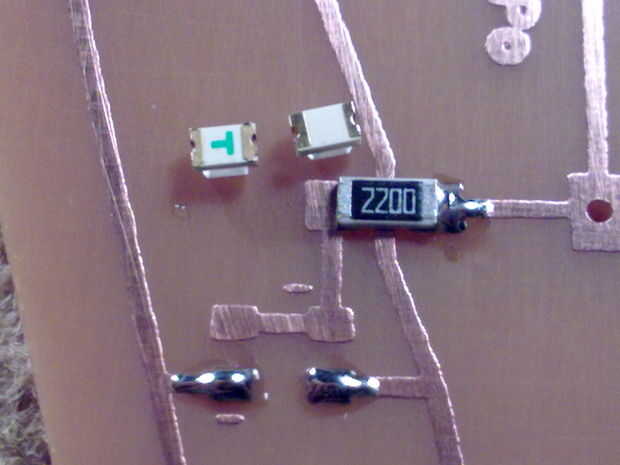

Una nota especial está con polaridad led de SMD, generalmente tienen una marca de "T" en la parte inferior o puntos en la parte superior. Los puntos o la parte inferior de la "T" indica el lado del cátodo "negativo" (ver las imágenes de referencia sobre el tema).
Cátodos están marcados con un signo menos junto a la almohadilla en el pcb

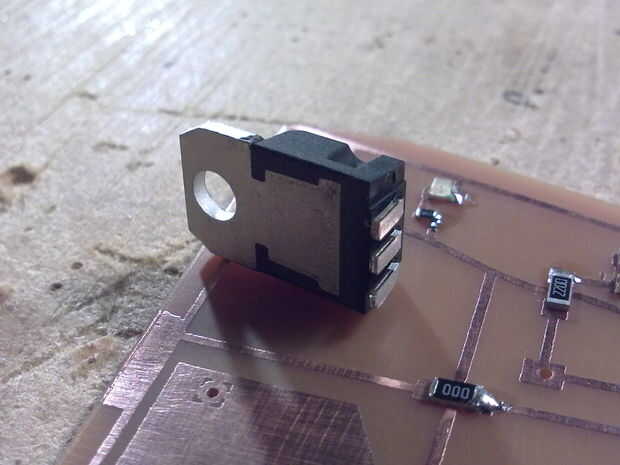

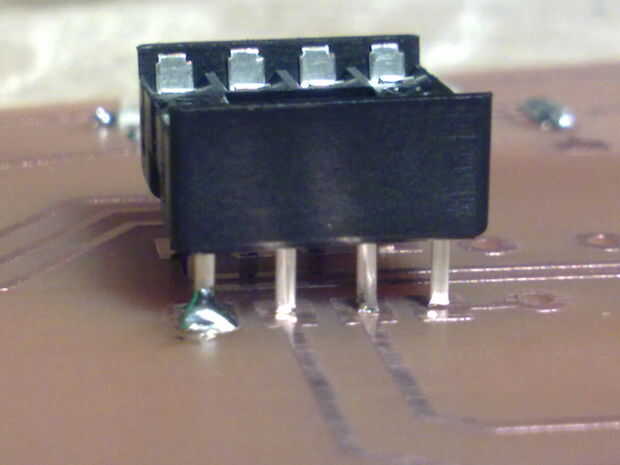

Otra nota es montaje componentes agujero como SMD. Recortar sólo un poco del zócalo del ic pernos y soldadura del pin de una esquina lado primero, alinear el resto y soldadura. Para los reguladores TO220 a doblan las patas hacia abajo, cortar del tamaño y de la soldadura, aislar la almohadilla térmica de la junta con cinta de doble cara.
