Paso 2: Diseño - eléctrico
1. los LED gota menos voltaje que suministra la fuente de alimentación.
(Por ejemplo, si usted tiene una fuente de 12V, y dispone de 5 LEDs - cada uno con una tensión de 1.8V - entonces los LEDs gota sólo 9V)
Si conectas los LEDs en serie directamente a la fuente de alimentación, demasiado actual flujo y al menos uno de los LEDs se destruirá (que rompe el circuito y protegiendo el resto)
Es necesario un resistor para limitar la cantidad de corriente a un nivel seguro. Para calcular la resistencia total es necesitada:
R = (Vs - Vf * N) /es
Vs: tensión de alimentación
Vf: Foward caída de voltaje a través de 1 LED.
N: número de LEDs
Es: corriente seguro para un LED de.

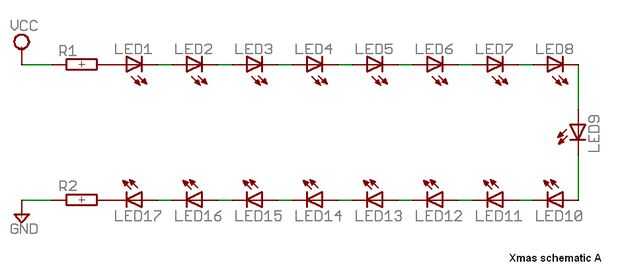

Mi diseño inicial parecía esquema A: R1 y R2 son cada mitad del R_total (por simetría) debido a resistencias en serie se suman para calcular la resistencia total.
2. la caída de LEDs exactamente el mismo voltaje que la fuente de alimentación... suministros. ¡ Excelente! Se necesitan no hay resistencias, sólo conectar cada LED en serie y alambre a los terminales de alimentación de energía.
Asegúrese de que han calculado correctamente aunque, o un LED puede freír.

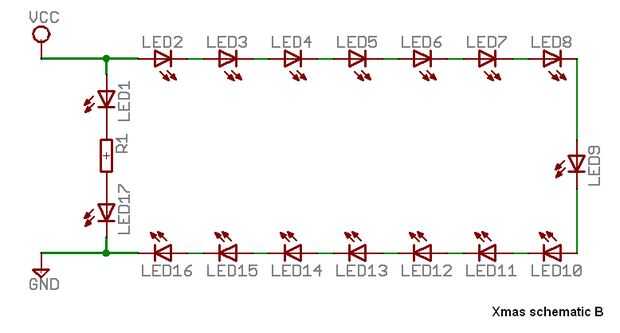

3. la caída de LEDs más tensión que la fuente de alimentación puede suministrar. Malas noticias - no se puede conectar cada LED en serie. Sin embargo, puede dividir los LEDs en cadenas paralelas. Si nos fijamos en el esquema B, se puede ver que hay dos caminos de Vcc (+) a Gnd (-). El camino de la izquierda solo tiene 2 LEDs, por lo que necesita una resistencia para mantener la corriente a un nivel seguro. (Escenario 1) El camino de la derecha tiene 15 LEDs, que porque cada LED cae 2.0V, y la fuente de alimentación es de 30V, me da exactamente la cantidad correcta de tensión - no resistencia necesaria. (Escenario 2)
Una vez que su fuente de alimentación y el número deseado de LEDs, puede ver qué escenario tienes y diseño de su árbol!
