Paso 3: El circuito

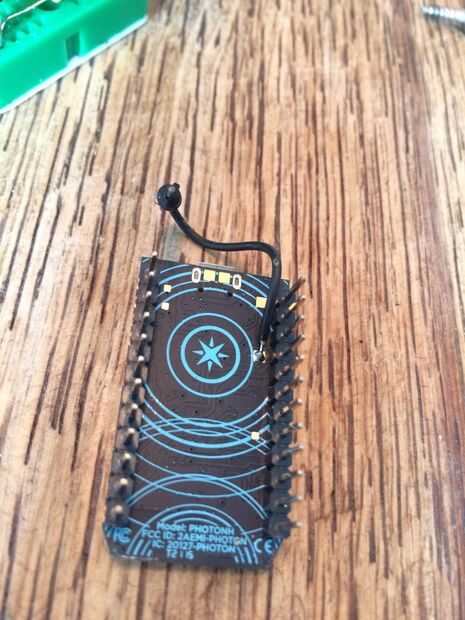

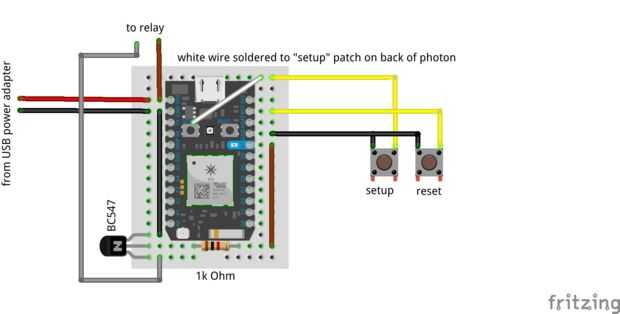

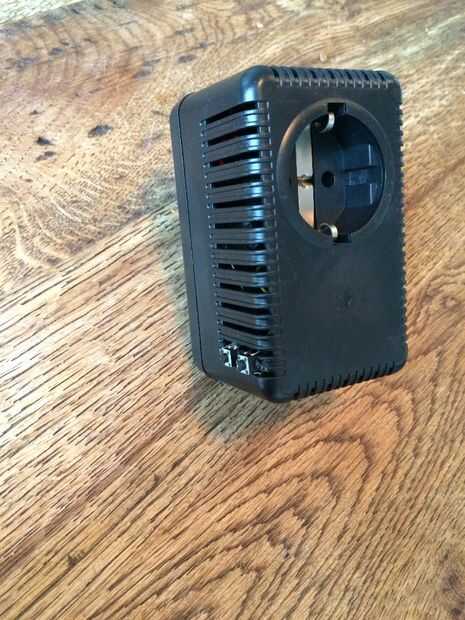

Antes de pulsar el fotón en el protoboard: media un alambre de protoboard para el parche de "configuración" en la parte posterior de los fotones de la soldadura. Presione el fotón en el protoboard y conectar todo como se muestra en el esquema. Para los pulsadores y los cables que van a la bobina del relé: corte el extremo de los cables de la placa y soldar los extremos abiertos de los botones y el relé respectivamente. Pegamento caliente los pulsadores para el exterior del recinto. Que tenga que hacer un agujero adicional para pasar los alambres a través.

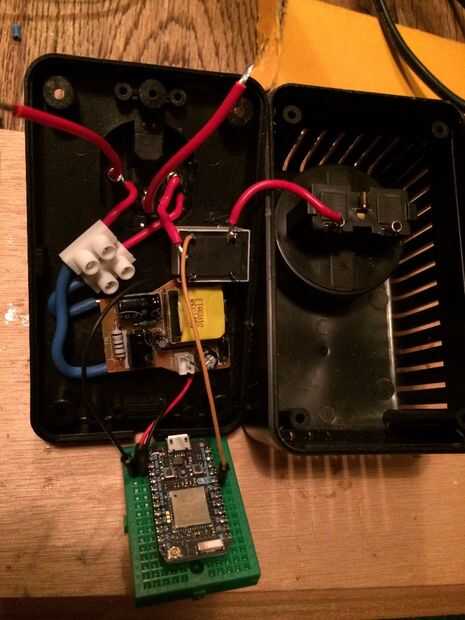

Coloque el relé en el recinto, donde desea colocarlo. La soldadura de las cañerías entrantes en los relés "com" (generalmente entre las conexiones de la bobina: tenga cuidado de que no toque la bobina y la corriente!). Soldar el conector "normalmente abierto" del relais en el conector de red saliente. Soldar directamente el otro conector principal del entrante al saliente conector principal.
En este punto, antes de cerrar la caja conectar los fotones de energía mediante un cable USB. Compruebe si enciende. Compruebe si se restablece cuando se pulse el botón reset. Que, compruebe si el LED de los fotones cambia de color azul parpadea cuando se presiona el botón de configuración. Si todos los trabajos, retirar el cable USB y cierre con cuidado la caja, asegurándose de no ejercer ninguna fuerza en los cables.
Tanto para el hardware: el resto es solo configuración!
