Árbol de Navidad LED (2 / 5 paso)

Paso 2: El circuito de un árbol de Navidad de LED...

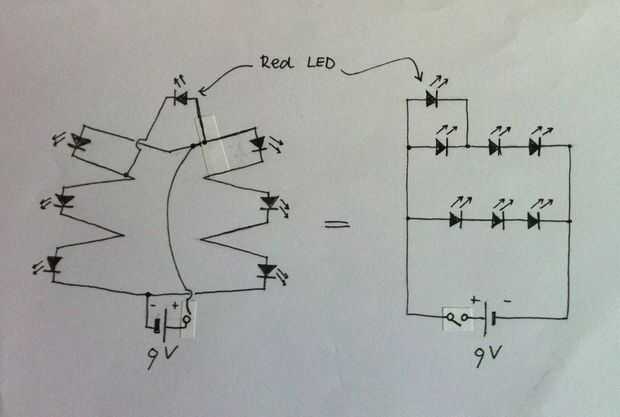

La llevó árbol de Navidad de circuito consiste en tres circuitos separados, todos conectados a la batería del mismo:

  • En el lado izquierdo del árbol: 3 LEDs verdes en una fila (es decir, en serie).
  • En el lado derecho del árbol: 3 LEDs verdes en una fila.
  • En el un LED rojo superior.

El interruptor en el circuito no es una parte física del árbol: el árbol se ilumina con la plantación de un alambre en el plus conector de la batería.

¿Qué puede fallar?
El error más fácil de hacer es conectar los LEDs en el error "dirección". Echa un vistazo a este I'ble (paso 2 es de LEDs) si no está seguro acerca de LEDs tienen una dirección...
