Paso 5: Código de consejos para conseguir trabajo
Yo soy primera usando Arduino IDE V1.7.6 esto es importante si usted tiene un nuevo escudo de WiFI, si usas un IDE diferente para tu escudo de WiFi que funciona. Ser mi huésped. (También no necesariamente necesitas Wi-Fi)
En el cuadro de código debe encontrar donde tienes que colocar tu nombre de red y contraseña. He añadido donde tienes que buscar en mayúsculas. Es hacia la parte superior. Aquí es lo que dice para hacer un CONTROL-F
"typedef int (* pgetSensorValue)(void);
rgb_lcd lcd;
Boolean isBackLightOn = true;
cmdstr Char [CMDSTR_MAX_LEN];
char el ssid [48] = "Introduzca su red nombre aquí entre citar marcas"; tu red SSID (nombre) char psw [48] = "Introduzca su WIFI contraseña entre al citar marcas"; su contraseña de red"

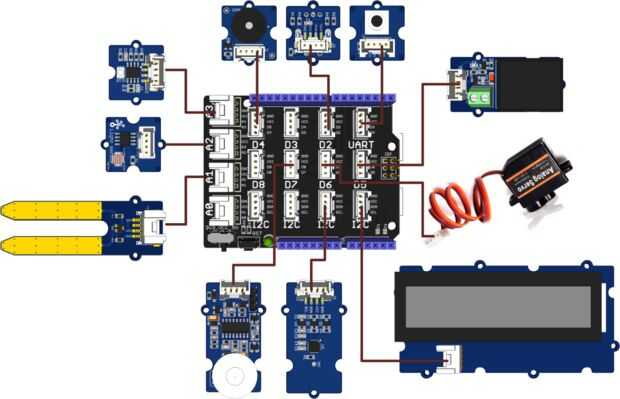

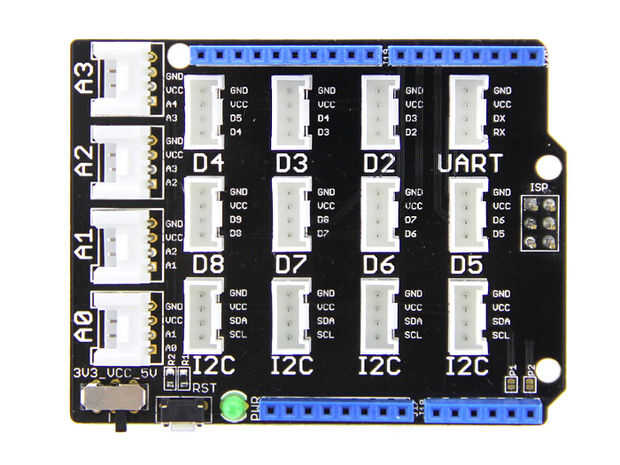

Aquí están las asignaciones de pines que se puede modificar si lo desea. La configuración del pin digital no se refiere a reales pasadores algo conector de posición que pueden ver en la imagen. Como se puede ver este código permite para que más sensores grove que opté no elegir como un botón, servo, zumbador, relé y PIR
"const int LightSensorIndex = 1;
const int UVSensorIndex = 2; const int THSensorIndex = 3; const int LocalIPIndex = 4;
const int pinSound = A0; const int pinMoistrue = A1; const int pinUV = A2; const int pinLight = A4; const int pinButton = 5; const int pinEncoder1 = 2; const int pinEncoder2 = 3; const int pinBuzzer = 4; const int pinRelay = 8; const int pinPIR = 6; const int pinServo = 6; "
He utilizado el valor por defecto:
Temperatura y humedad SensorI2C
Humedad SensorA1Light
SensorA2UV
Movimiento SensorA3PIR
SensorD7EncoderD2ButtonUART(D1)
LCD RGB BacklightI2C
RelayD5
ServoD6
BuzzerD4
