Paso 2: Construir el circuito de potencia
Usé un tablero redondo proto ir con el tema alrededor del proyecto, pero fácilmente puede utilizar una plaza aburrida Junta. También decidí usar los cables de puente para el interruptor y LED por lo que fácilmente podría desconéctelos de la placa de circuito después fueron montados a la maceta. (Lo que un sonido extraño oración.) Usted podría apenas como fácilmente alambre les a la Junta.

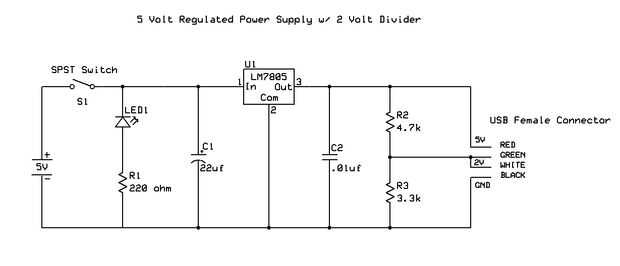

El circuito es muy simple basado en los 5 7805 regulador de voltios con el apoyo de los componentes y un divisor de voltaje a 2 voltios de la fuente mencionada.
Asamblea:

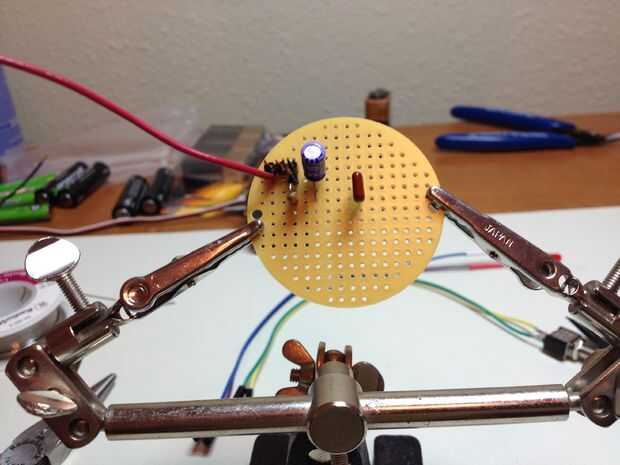

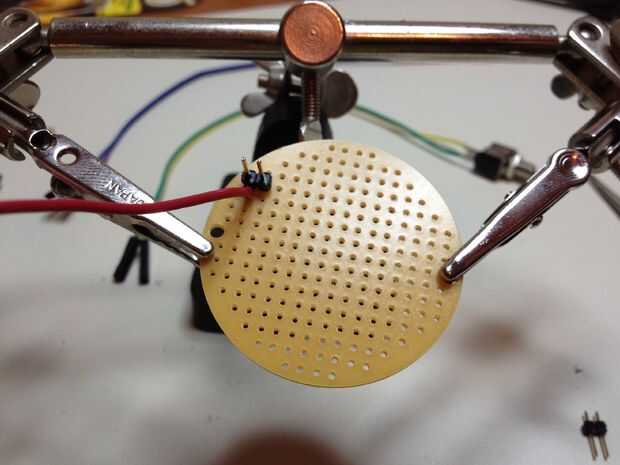

1. soldar el cable rojo (eventualmente se conectará al borne positivo de la matriz celular) a la placa de circuito y a un lado de un enchufe de dos pines (para el interruptor de encendido).
2. soldadura en otro enchufe de dos pines para el LED y conectar al pin abierto de la primera toma.
3. soldadura en la resistencia de 220 ohmios, que conecta el LED enchufe a tierra.

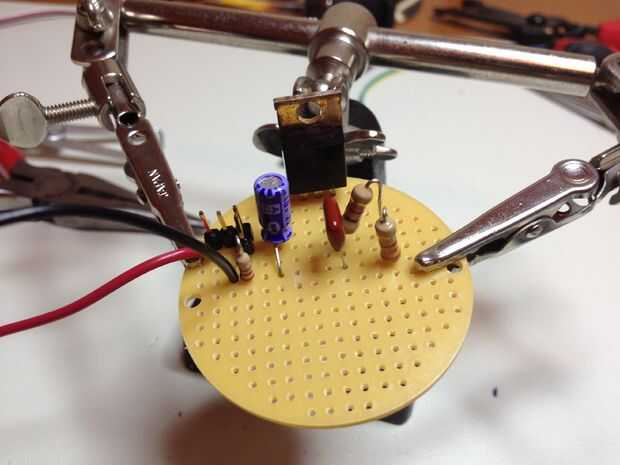

4. soldadura de los dos condensadores. C1 se polariza así que asegúrese de configurar correctamente.

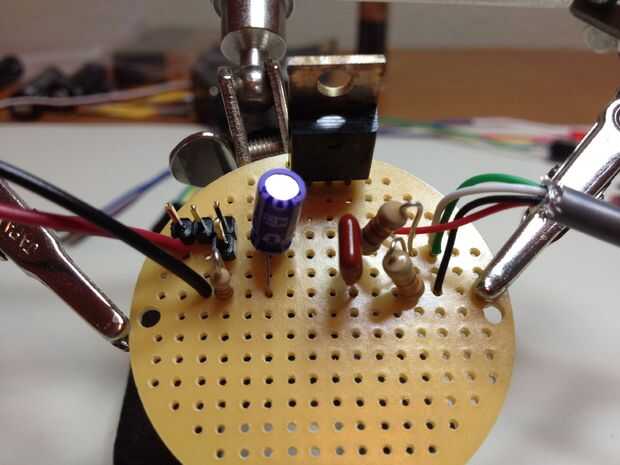

5. la soldadura en el regulador de tensión.
6. soldadura de las dos resistencias, que conforman el circuito divisor de tensión.

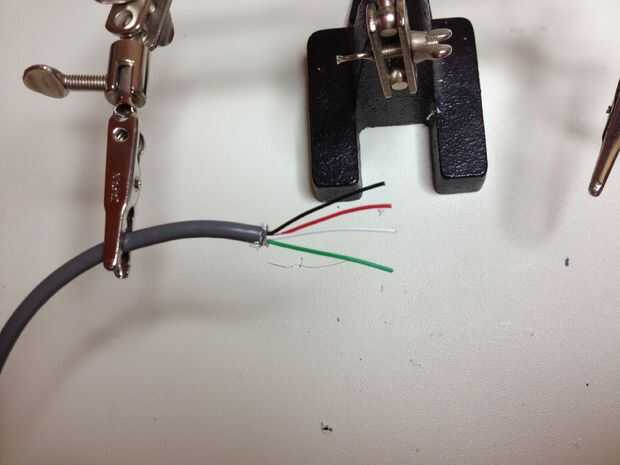

7. Corte el cable USB unos 6-8 pulgadas desde el extremo hembra y tira lejos el aislamiento y protección
8. Conecte los cuatro cables del cable USB a la placa de circuito.

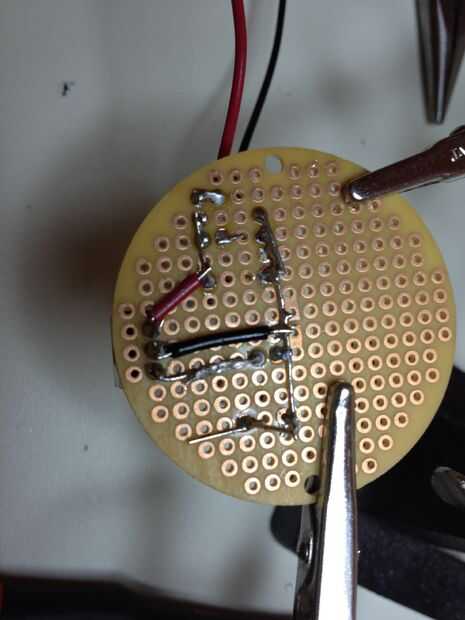

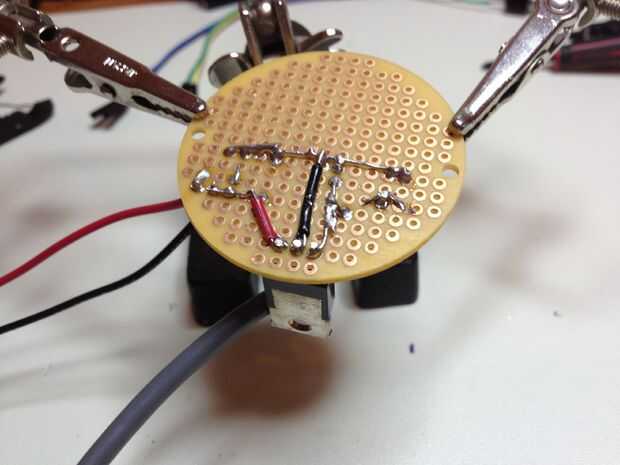

9. Conecte el cable negro (GND) y crear un "autobús tierra" a través de la parte posterior del tablero del circuito para conectar todos los componentes.

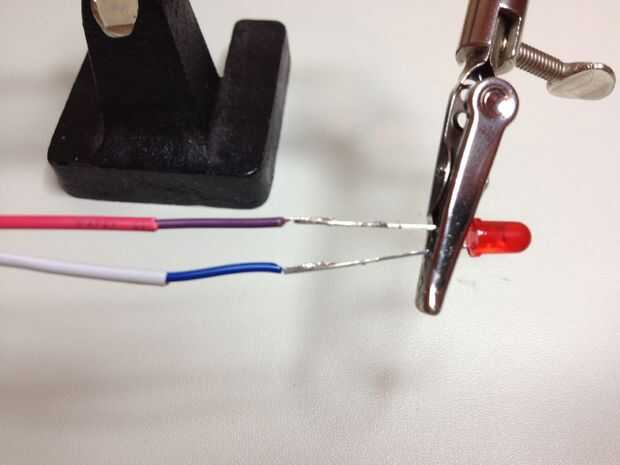

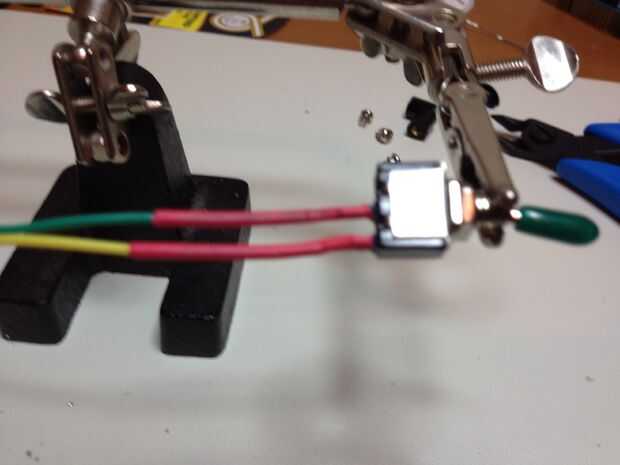

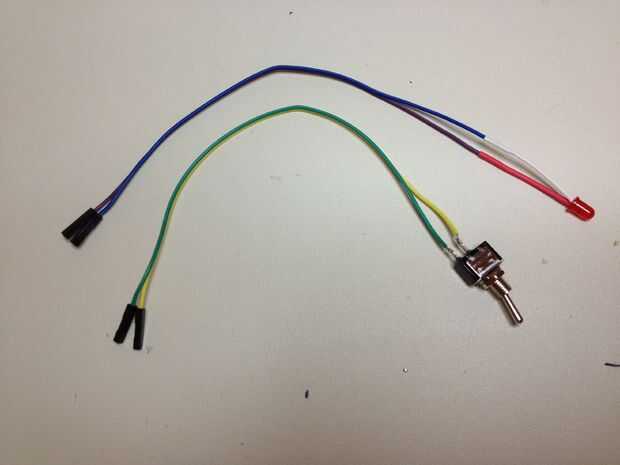

10. soldar los cables de jumper con conectores hembra al interruptor y LED. Recuerde deslizar algún abrigo del encogimiento en los cables antes de soldar. He encontrado que es muy difícil llegar allí después!

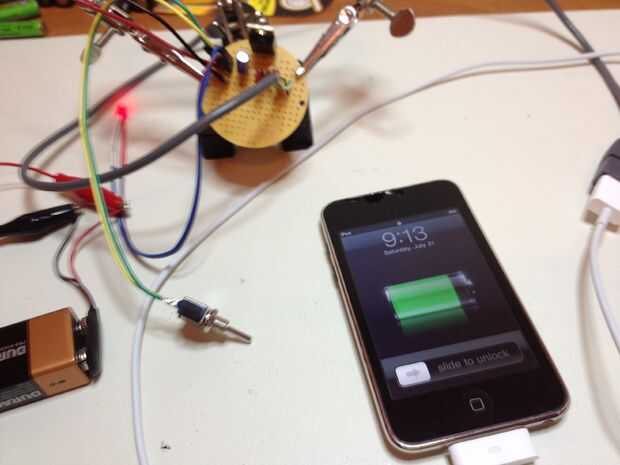

11. el circuito de prueba. Me gusta probar cosas como ir a lo largo en vez de esperar a que todos junta la cosa. Había conectado a una batería de 9 voltios a los cables rojo y negro y me había probado el circuito con mi iPod. Éxito!
