Arc Reactor: First Generation Designs

These are my own custom designs based off of the first gen arc reactor from Iron Man. Aunque no estoy dispuesto a compartir totalmente con el mundo todavía, puedo darle una idea bastante buena de cómo hacer su propio! Dado que eres intuitivo y creativo! utiliza algunos programas de Autodesk disponibles gratis a los estudiantes me ayude con este proceso. Encontrar su software fácil de usar una vez que el cuelgue de ella, las nuevas versiones 2012/2013 son también muy fácil de usar!

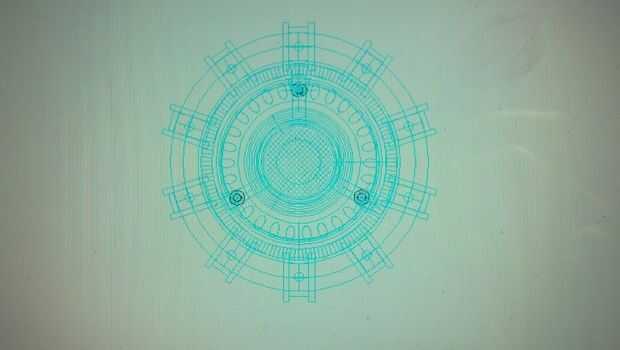

1.) después de recoger las toneladas de imágenes de referencia y clips de vídeo, empecé el proceso. Empecé a redactar hacia fuera en el papel lo que parecería a simple vista superior del reactor entero, consiguiendo la sensación para las partes que lo componen. Hice esto varias veces hasta que creía completamente en lo que piezas componen cada sección.

2.) entonces encontré una escala de trabajo. Encontré muchas fotos que todos tenían la misma medida de uno (anillo bastante grande en comparación) a cerca de 1,8 pulgadas de diámetro. Sabiendo la escala real, pude comenzar trabajo en el equipo como me encontré con que la herramienta "zoom" no funciona tan bien en la vida real.

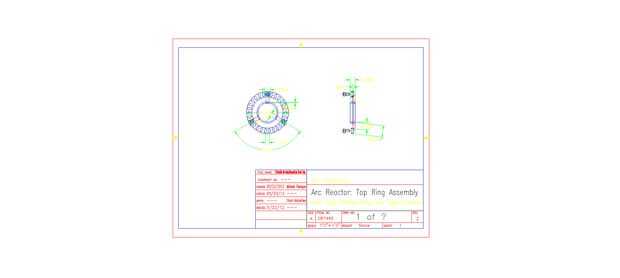

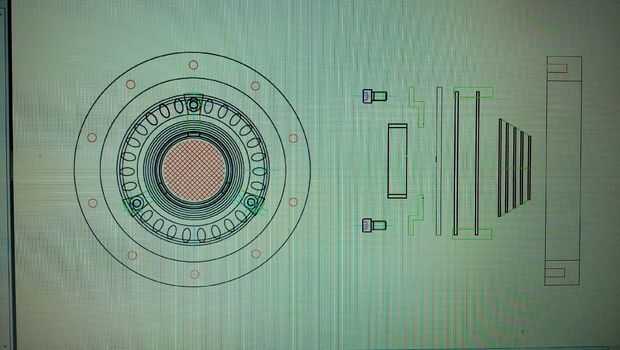

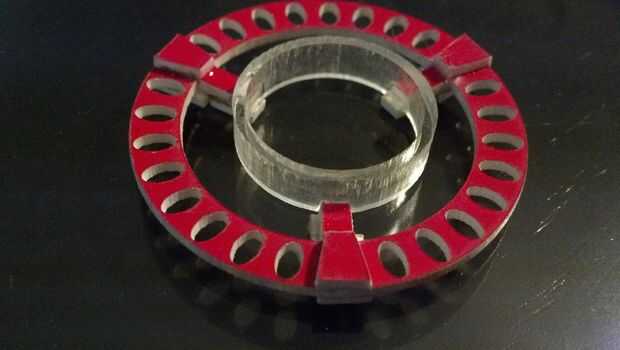

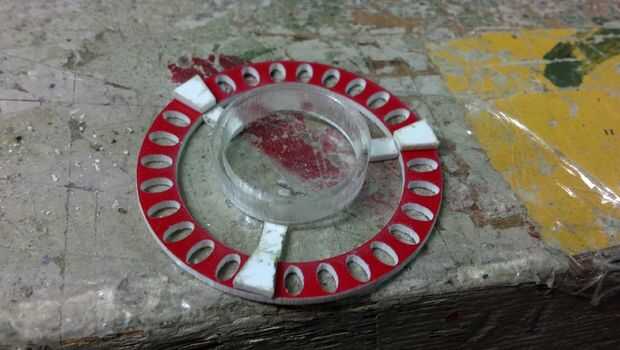

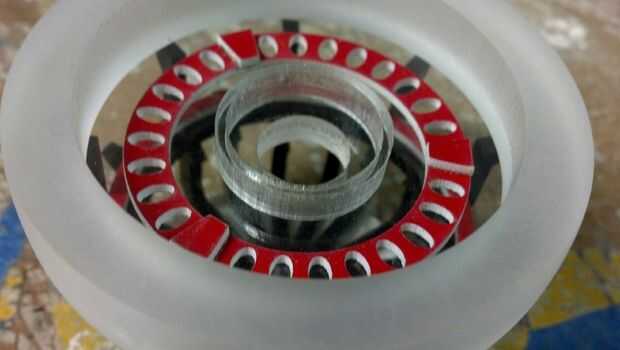

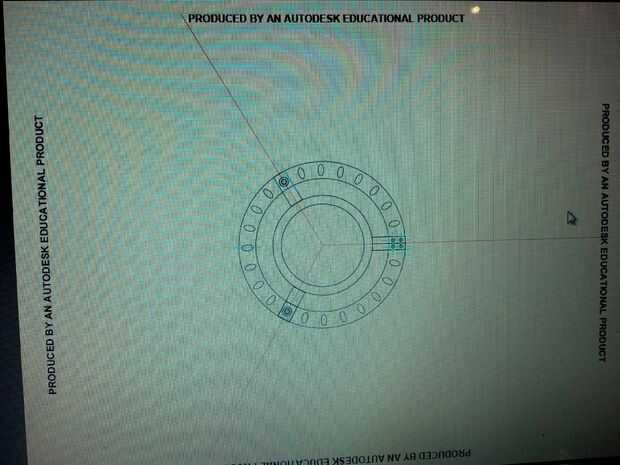

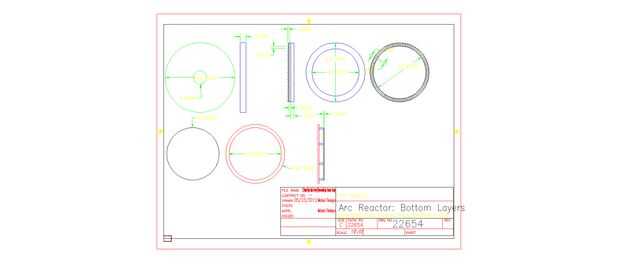

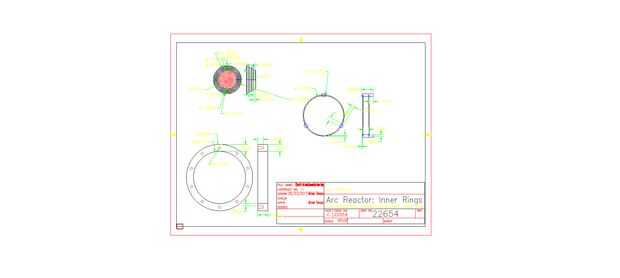

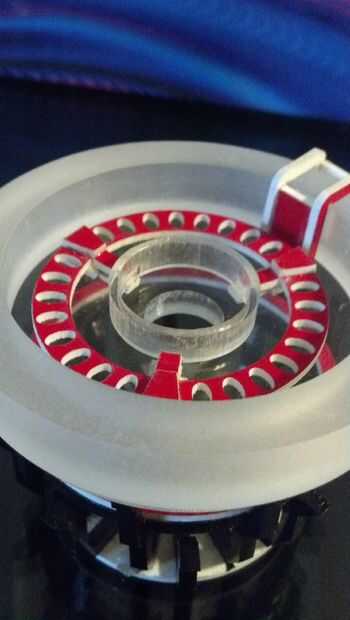

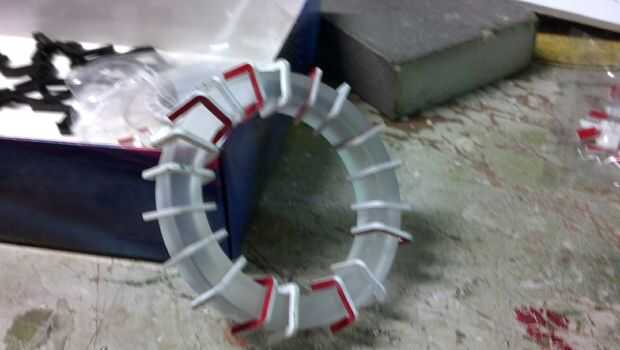

3.) comencé con lo había apodado al "conjunto de anillo superior". Se compone de 3 partes principales; el "anillo interno, anillo de la ranura y vigas de soporte" todas estas piezas fueron planeados para encajar luego ser conjunto con los otros grandes grupos. Para todos estos diseños, hice un nuevo archivo .dwg para todas las secciones de 4 que se me ocurrió. Estas organizado como sigue: conjunto de anillo superior, medio anillo de montaje, montaje del anillo inferior y piezas Misc.

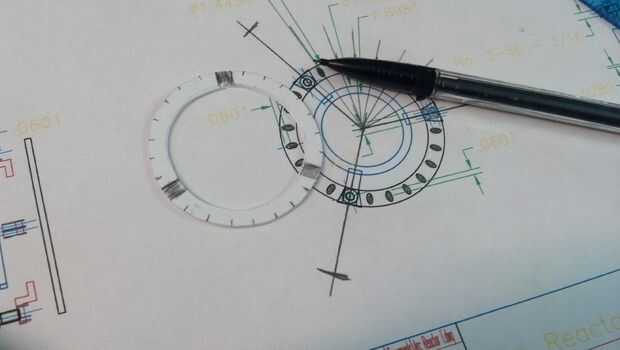

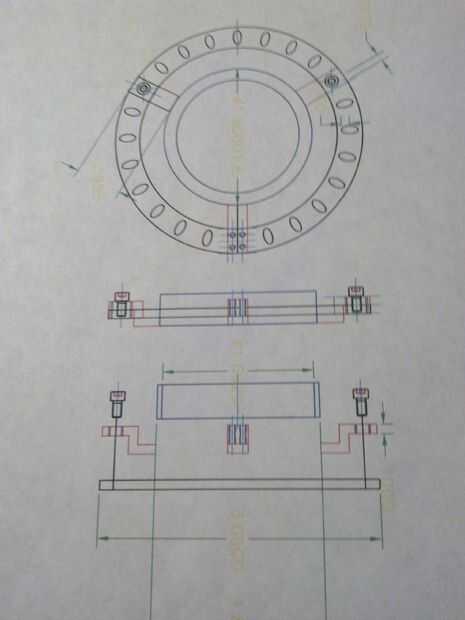

4.) como con los prototipos, hay fallos. Antes de realizar cualquiera de las partes, imprimí mi anillo superior inicial para darse cuenta de que si lo hacían, sería justo delgado y agrietaría fácilmente con los óvalos numerosos en él. Yo literalmente... volvió a la mesa de dibujo y reajustado la pieza de abajo para arriba. Me vuelve a imprimir la pieza sobre papel y había aprobado apto para producción en.

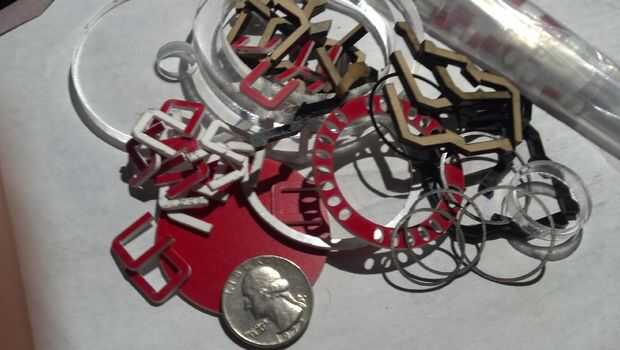

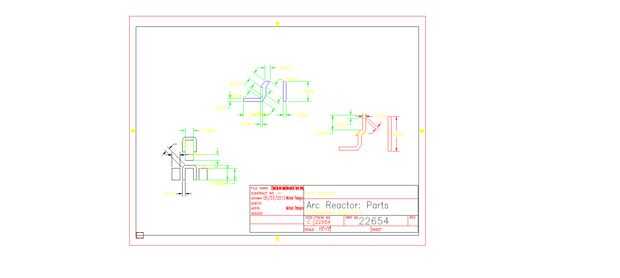

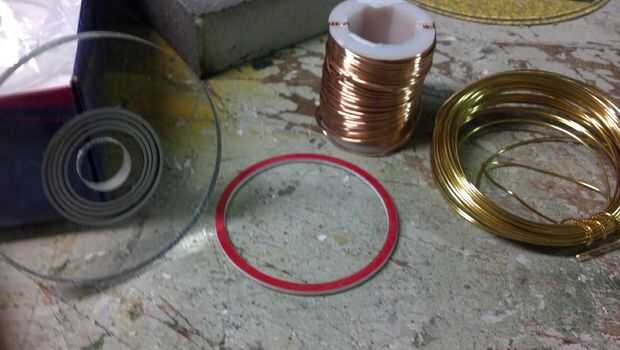

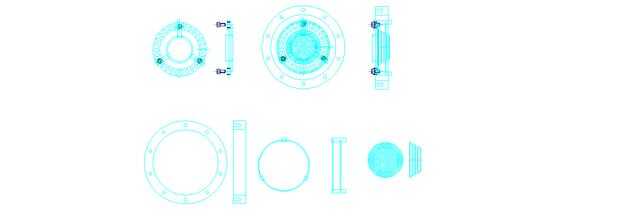

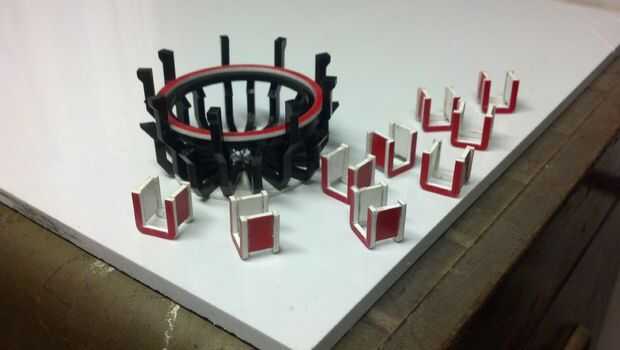

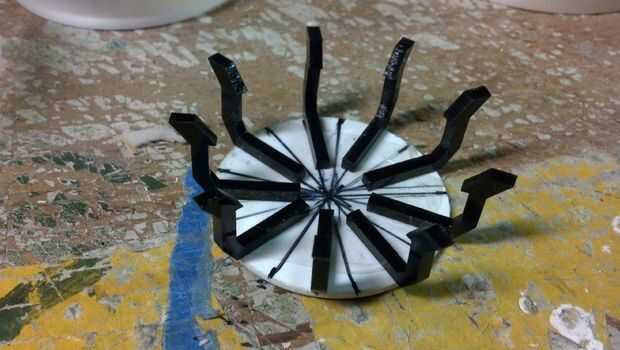

5.) después de redacción 30 todas o algunas partes con varias vistas en 2d (lado superior de la espalda de, etc), triple revisé todas las dimensiones para asegurar que se encajan entre sí al final. He hecho una hoja parte con todas las piezas en una distribución y sus propiedades (claro/heló/descolorido) y espesores propuestos. Envié a un amigo a láser corte todas las piezas de diferentes grosores de plástico acrílico.

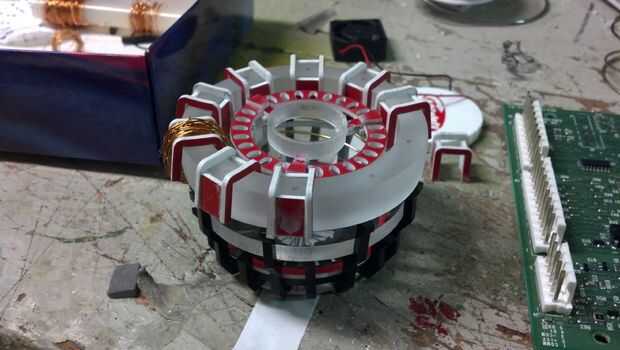

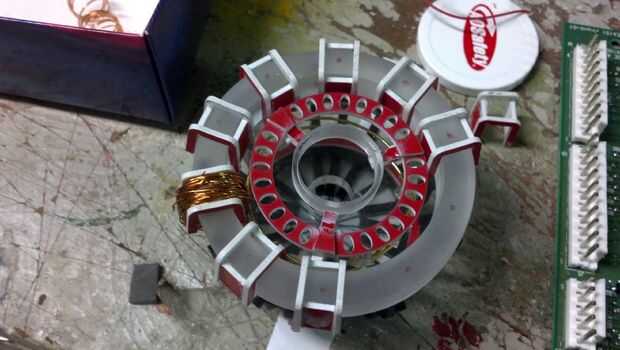

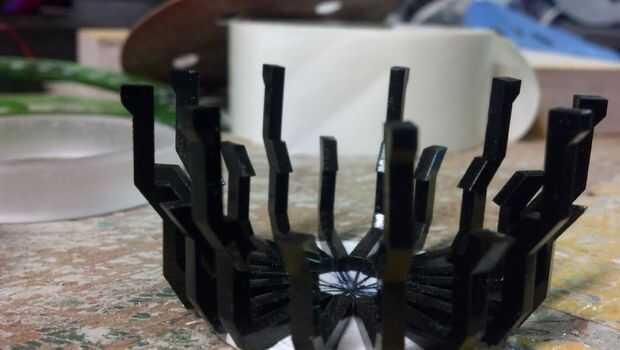

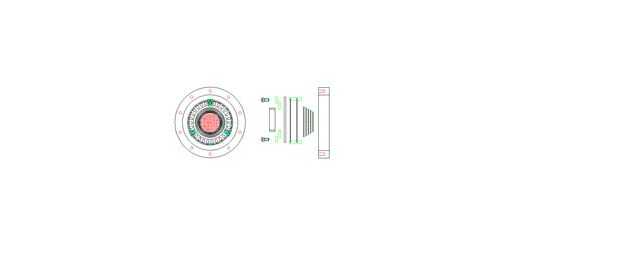

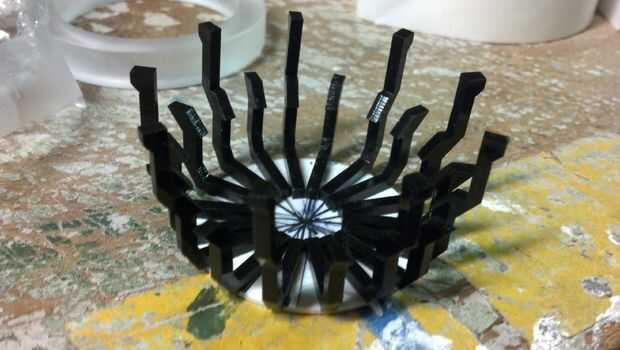

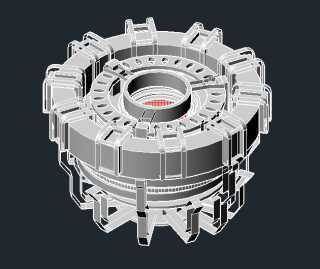

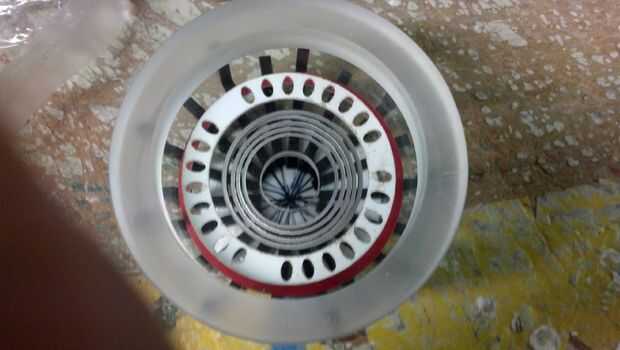

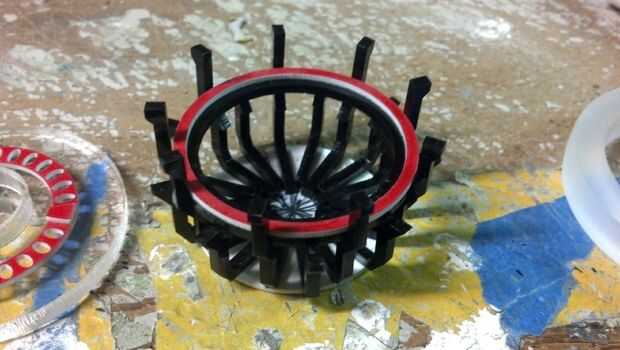

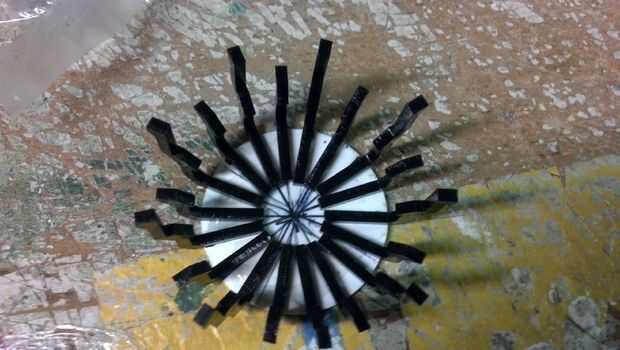

6.) espera de mis partes a recortar millas de distancia, pensé en electrónica y montaje. La Asamblea fue la cosa más importante en mi mente como que necesitaría una guía que me ayude a juntar los 3 en x 3 en x 3 en rompecabezas tendría que crear.  Empecé a poner mis dibujos en 2d para el mundo del 3D. Uno, por uno, yo les sacado, limpiado para arriba, una movida de su posición verdadera en mi reactor. Pensé que montar las piezas en 3D primero sería útil cuando piecing juntos lo real con unas pinzas y una lupa.

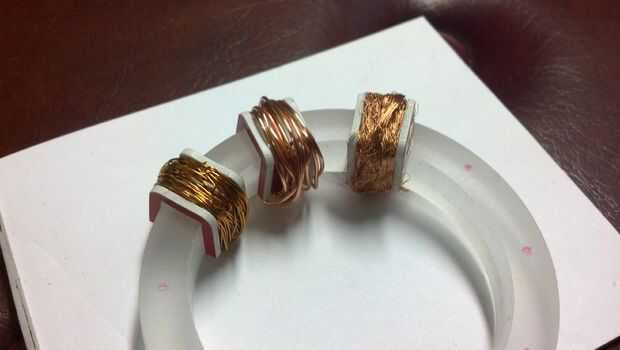

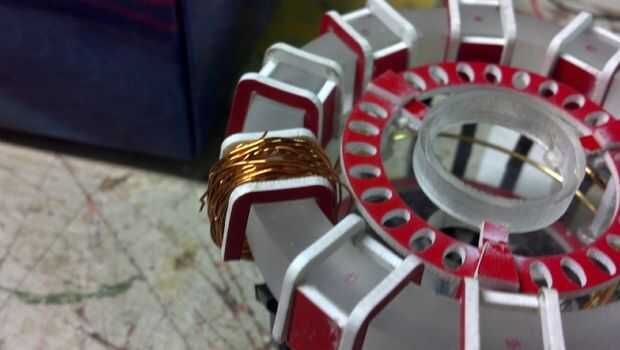

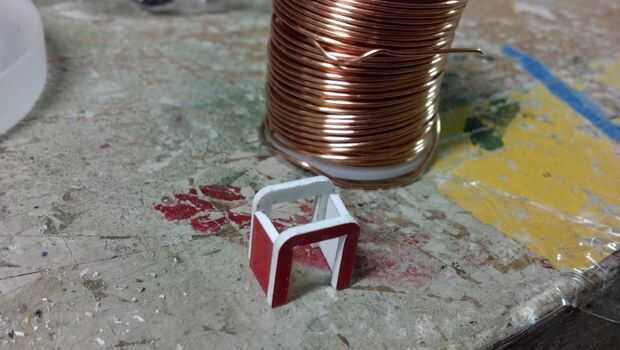

7.) en la campana con el modelado, también pensé que vivienda 10 LEDs bajo cada transformador iluminará el anillo, al tiempo que oculta los LED ellos mismos.

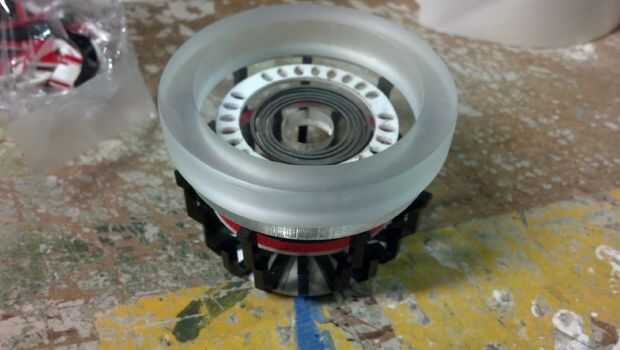

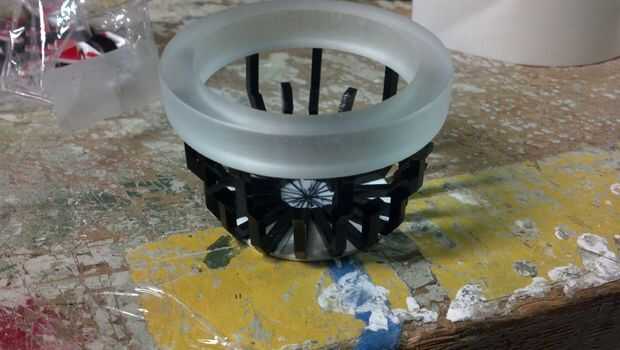

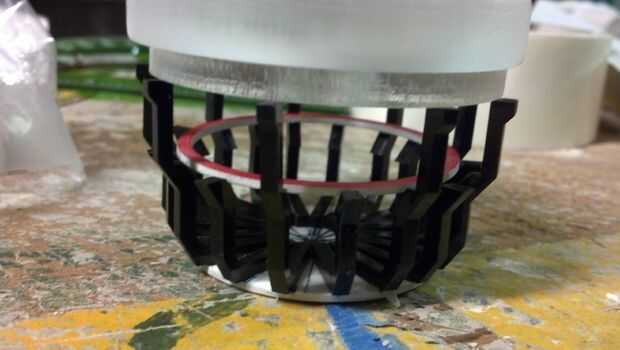

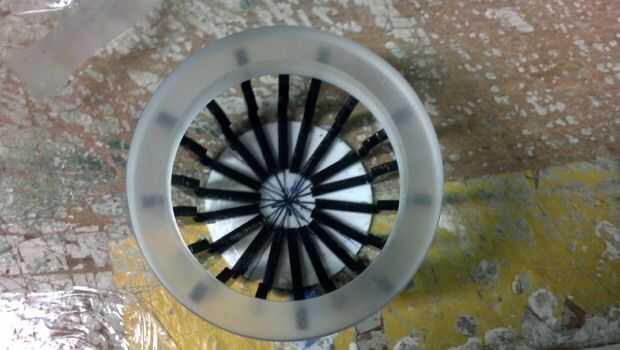

8.) a partir de ahora, la realización de este proyecto está en pausa. Voy a tener mi prototipo terminado ojala por la liberación del hombre de hierro 3. También he hecho los diseños reales en esta página lo suficientemente pequeño no a ser robado y utilizado por todo el público. Si desea copias de los diseños originales, o el archivo con capas, me mensaje y con mucho gusto comparto :D

Espero que todo como estas, me divertí mucho un tiempo averiguar cómo todo esto trabajado para hacer que este reactor de arco pequeño! Si desea asesoramiento, consejos ni ayuda general sólo dispara un mensaje a mi, me encantaría ayudarte!
