Paso 3: Preparación de la Junta

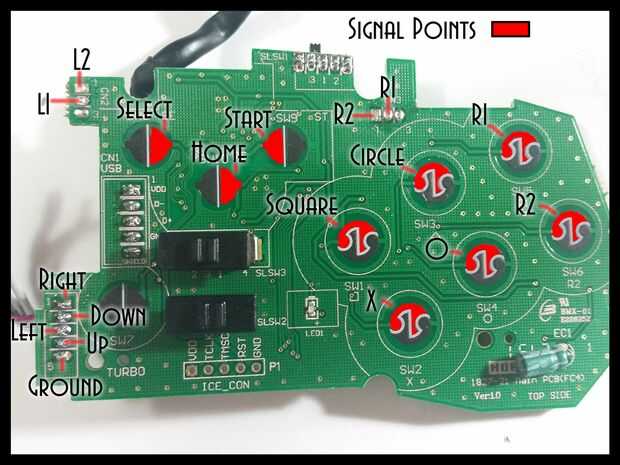

Puntos de la señal - la imagen adjunta muestra todos los puntos de señal en rojo. Es un mapa que debe adjuntar muestra eras cada alambre del botón a.
Nota: me gusta usar el punto de la tierra de los direccionales como mi principal de tierra.

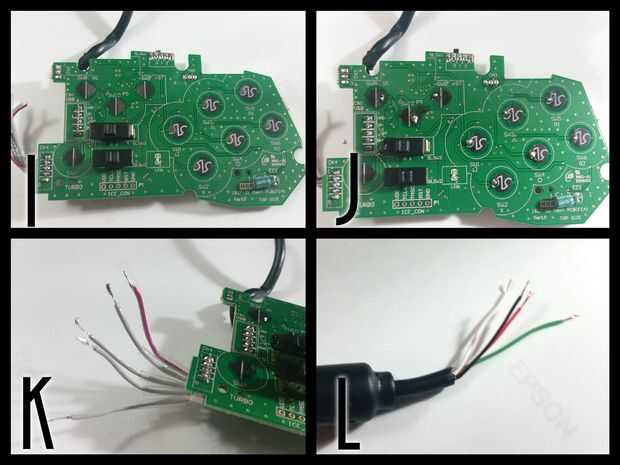

1. figura I - utilice una cuchilla raspar suavemente las cosas negro de cobre en las señales. La soldadura no se unen si usted rasque bastante apagado. Consejo: me resulta fácil de usar una cuchilla xacto y cero de izquierda a derecha.
2. Figura J - añadir soldadura a todos los puntos de la señal.
3. figura K - tira y añadir soldadura para los cables de direccionales, también Deslice del encogimiento del calor en los cables. (Más adelante utilizará la tubería para cubrir los cables expuestos.
4. figura L - corte el cable USB si es necesario (dependiendo del tipo de palanca son modding) tira de exterior negro, y todos los cables en el interior, aplique la soldadura. Asegúrese de dejar suficiente espacio para termocontraíbles de la tubería de cada cable, como deslizando el calor más grande del encogimiento con el cable usb antes de empalmar los cables juntos.
4. hacer su suelo encadenar (enlace a mi Tutorial de Daisy Chain) entonces conectando todos los botones y el suelo de la palanca de mando, empalme en el cable a tierra direccionales en el tablero.
5. hacer los cables con una rápida desconexión en un extremo y el otro extremo de la tira y agregue soldadura.
6. soldar los cables a las señales en el tablero, luego conectarlas a los botones correspondientes.
7. empalme en el cable de USB. (Dependiendo del tipo de palanca son modding)
Paneles de control
Si su dispositivo tiene un panel de control con un cierto botón que necesita, entonces deberás encontrar los puntos para al hacer una búsqueda en google sobre el pcb. Una vez que encuentre los puntos de puede conectar a su pcb de ps4. El tablero de control será también la necesidad de tener uno de él tiene fundamento puntos conectados a un punto de masa en el pcb de ps4.
Diseño de botón universal - esto le ayudará a saber que señal es enviada al botón.
