Paso 7: El tirador
Estoy realmente muy orgulloso del tirador debido a su consistencia y el extra pequeño pensamiento que entró para hacer más fácil cambiar la goma si se fuera a romper.
Mantenimiento de la banda de goma
- Simplemente tire de la clavija y retire la palanca de su vivienda. Pellizcar la goma, enviarlo a través del ojillo del clip en la palanca y luego bucle la banda de caucho alrededor de sí mismo (estoy seguro de que hay un nombre de fantasía de boyscout para el bucle de nudo pero don' lo saben, así que bueno)

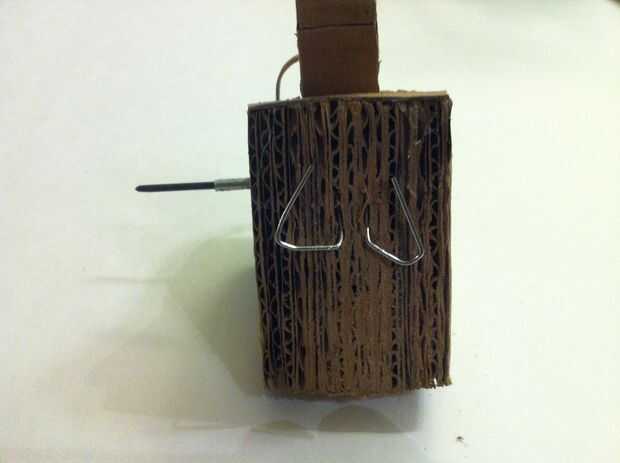

- Con la goma elástica anudada sobre la palanca, apriete el lado opuesto de la banda de goma y enviarlo a través del ojillo de vivienda de apoyo, bucle otra vez la goma y la palanca en su auto.
- Introduzcan la palanca (con la banda de goma estirada alrededor del borde del óvalo-ed de palancas) y vuelva a colocar el pasador.

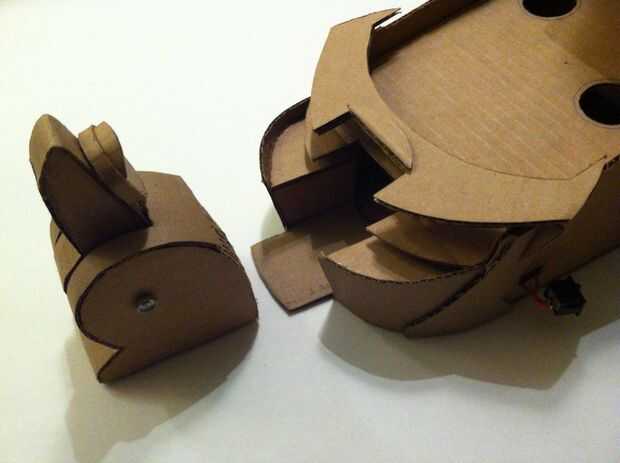

- También hice el tirador extraíble de la arcada para facilitar el servicio y también dar la oportunidad para actualizar su diseño.
* El pin en mi diseño original pretendía hacerse con el exterior cubierta de plástico de un bolígrafo Bic barato al igual que los rieles de la corredera.
Pero en este caso puesto que yo estaba haciendo muchas pruebas de concepto había sustituido la pluma con un destornillador de reparación de gafas sacrificial.
El apalancamiento

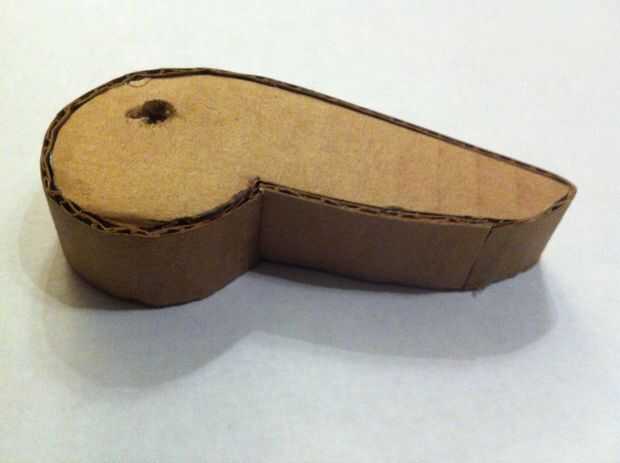

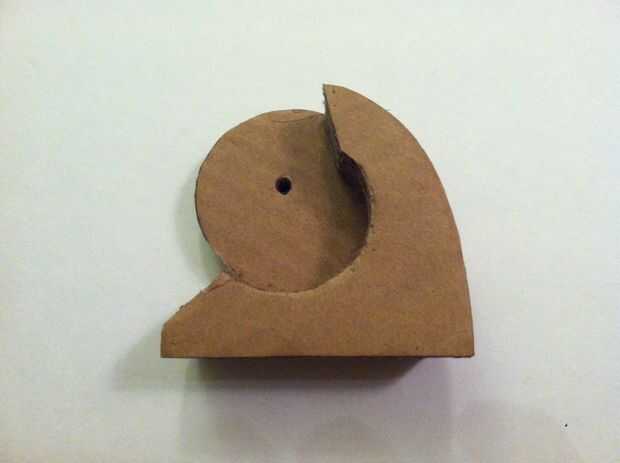

La palanca y su vivienda están locos por varias capas de cartón (con la dirección de la corrugación alternando para aumentar rigidez) casi laminada junto con una fuente sana de pegamento caliente.

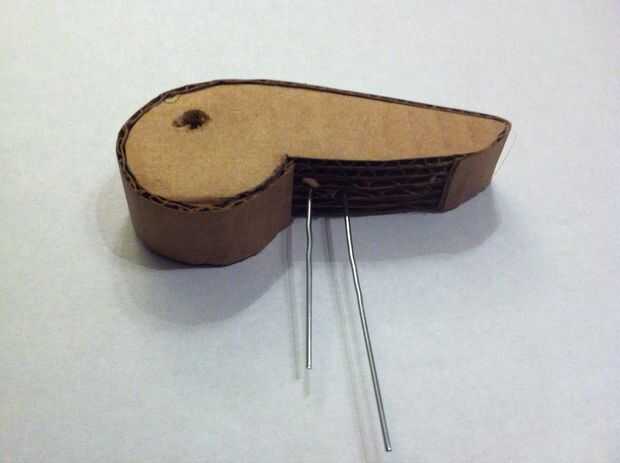

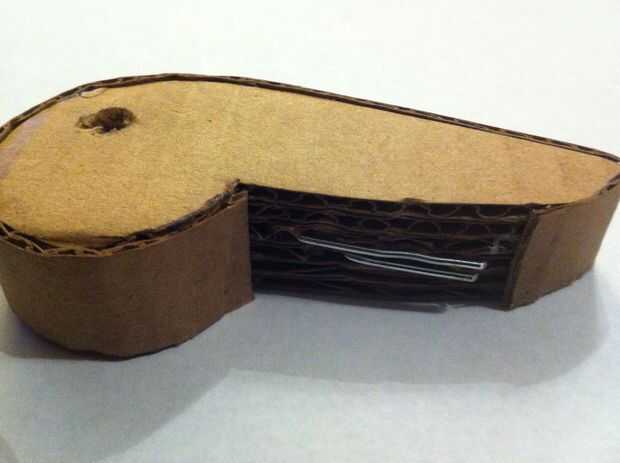

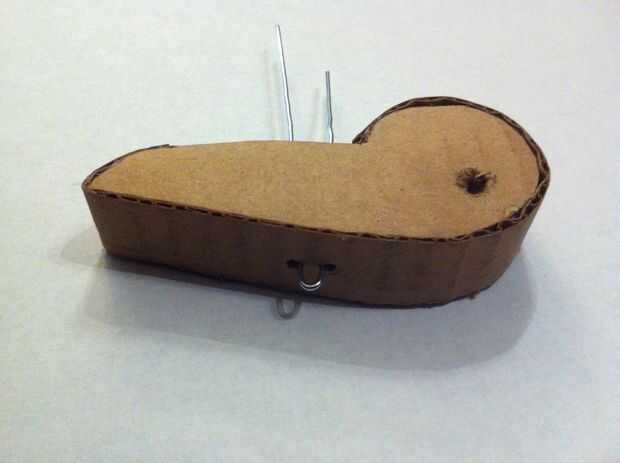

Dobló clips de papel en un ojete apretado en forma de U que enviado totalmente a través la carne de la gruesa laminado cartón y doblar sus extremos para evitar sacar de sí mismo.

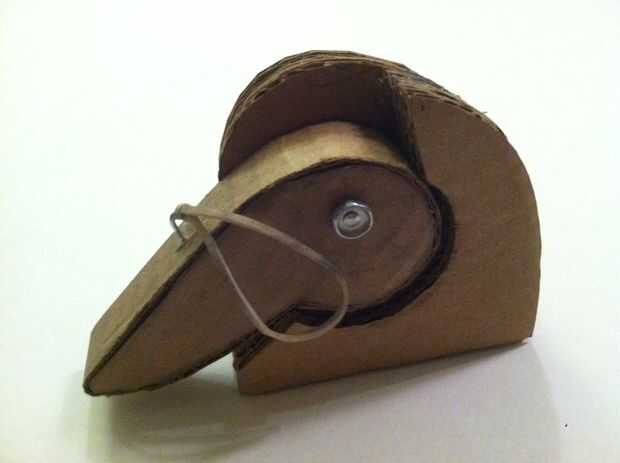

* La magia detrás de la palanca es su forma ovalada y el punto del pivote.
Configurar el pivote fuera del centro para que cuando la palanca en su posición de reposo el óvalo apenas coloca cualquier tensión en la banda de goma.
Cuando la palanca sea jalada hacia atrás, el radio del óvalo aumenta coloca una cantidad adicional de tensión en la banda de goma como se extiende y multiplica la fuerza del disparo.
