Archivos del laser para la toma de corriente Duplex e interruptor de pared

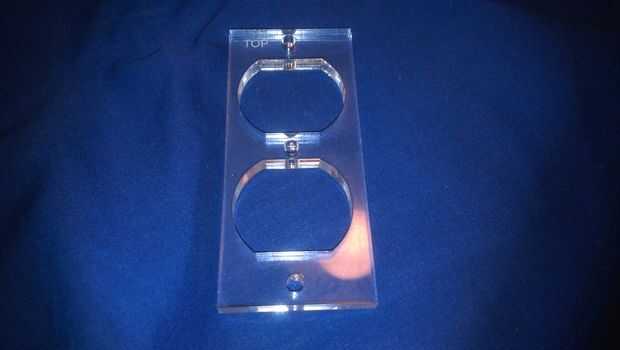

yo estaba la construcción de una caja de acrílico para un panel de control y necesitaba poner dos 2 salidas dúplexas y dos 2 single gang interruptores en la caja de control.

No pude encontrar las especificaciones para las posiciones de los orificios o la forma de los óvalos.

Por alguna razón, esto me tomó una cantidad excesiva de tiempo para dibujar.

Pensé que lo puso ahí para salvar a otras personas el tiempo y la molestia de tener que hacer esto.

Etiquetas: Interruptor de corte láser, Placas de salida
