Arco iris LED pisapapeles (2 / 10 paso)

Paso 2: Cómo funciona

Pisapapeles de arco iris LED consiste en un circuito simple de nueve lento del color LED cambio incrustado en resina de epoxy. Hay tres capas de resina de epoxy: una capa superior clara con un poco de brillo mezclado en una pequeña capa de incrustación la mitad superior de los LED y una gruesa capa de relleno el resto del molde con pigmento negro mezclado con el epoxi.  Esta capa oculta los cables de LED y de un lindo fondo para el lento cambio de LEDs del color.  A continuación se muestra una sección transversal.

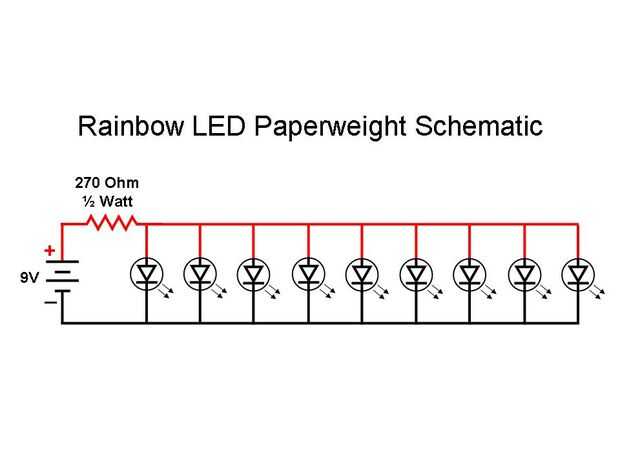

El circuito es muy simple como se muestra en el esquema a continuación.  Nueve color lento cambio LEDs están conectados en paralelo con una resistencia de 270 ohmios 1/2 watt entre los LEDs y el lado positivo de la batería.  Se utiliza una batería estándar de 9 voltios para la alimentación de los LEDs.

Porque los LEDs no cambian de color en el mismo momento y porque están conectados en paralelo y sorteo actual en diferentes ritmos, los LEDs se fuera de sincronía y verás diferentes colores al mismo tiempo y algunos pueden parpadear y varían en brillo.  Esto produce un efecto agradable del arco iris en el pisapapeles.
