Arco iris LED pisapapeles (5 / 10 paso)

Paso 5: Conecte los LEDs

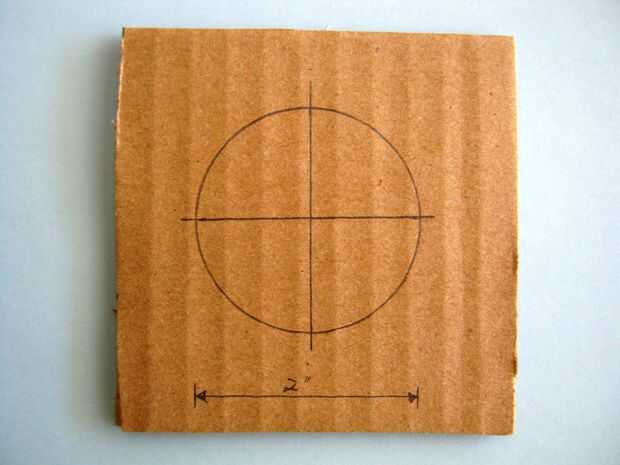

1. Usted necesitará crear una plantilla para mantener el LED en su lugar mientras se suelda los juntos.  Tome un pedazo de cartón corrugado y dibujar un círculo de 2 pulgadas de diámetro en la cartulina y dibuje líneas para marcar el centro del círculo como se muestra en la primera foto de abajo.

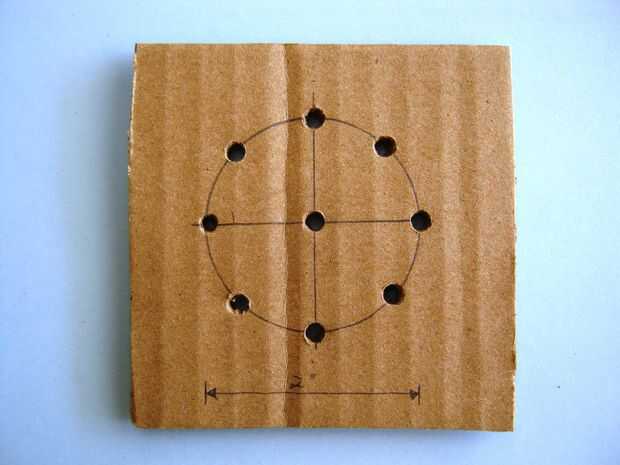

2. Usando un punzón u otra herramienta puntiaguda algunos sharp, hacer ocho orificios de 5 milímetros espaciados uniformemente alrededor de la circunferencia del círculo y uno en el centro como se muestra en la segunda foto.  Te recomiendo hacer primero un pequeño agujero, luego tratar de colocar un LED en el agujero y luego poco a poco hacer el agujero más grande hasta que el LED se ajusta perfectamente en el agujero.

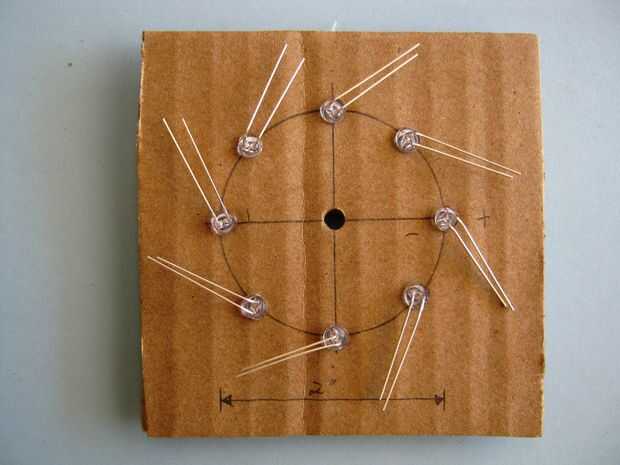

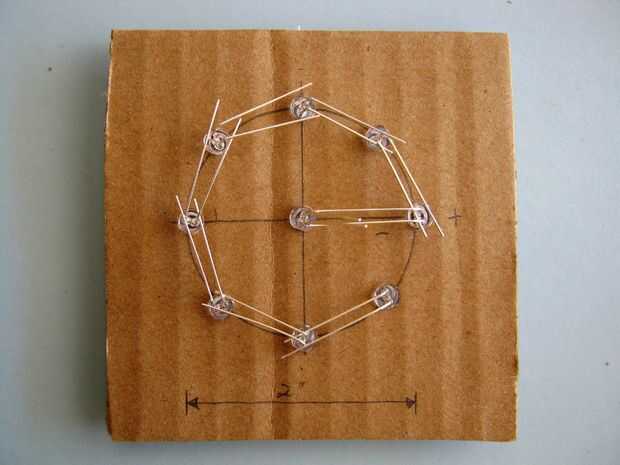

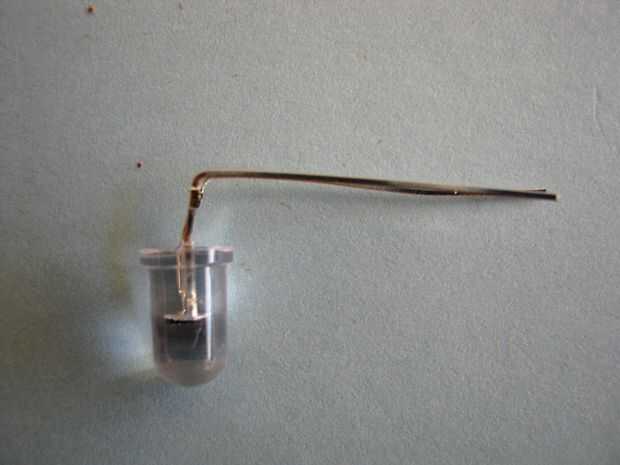

3. Doble los cables de LED como se muestra en las terceros y cuarta fotos. Usted quiere tener los cables de LED más en el exterior del círculo y tienes que tener las puntas dobladas lo suficiente para tocar el LED siguiente en la secuencia como se muestra en la foto Quinta.
4. Soldar los LEDs para crear un circuito paralelo como sigue:

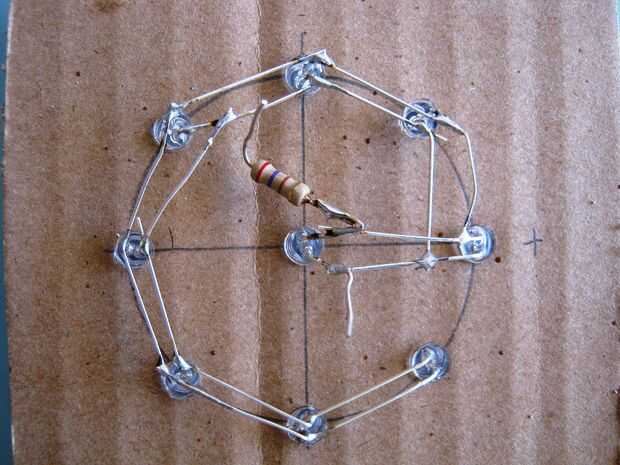

   • Suelde todos los cables externos (los cables de LED más) entre sí como se muestra en la foto sexta.
   • De la soldadura de los alambres internos (los cables de LED más cortos) uno al otro como se muestra en la foto sexta.  No permita que cualquiera de estos cables para tocar los alambres exteriores.
   • Suelde el LED como se muestra en la foto sexta - el larga al alambre desde el exterior LED centro de LED larga y el corta al alambre de LED exterior corto en el centro LED del centro.  Tenga cuidado al soldar el centro LED porque es fácil confundir los LEDs y no funcionará correctamente si los cables están correctamente conectados.
   • Suelde la resistencia a lo cable de LED más largo en el centro. La resistencia debe ser plana y paralela al cartón.  Doblar el alambre de la resistencia unsoldered a punto para arriba (perpendicular a la cartulina).
   • Doble el cable sobrante en el centro LED cátodo (cable más corto) para apuntar hacia arriba perpendicular a la cartulina como se muestra en la foto sexta.

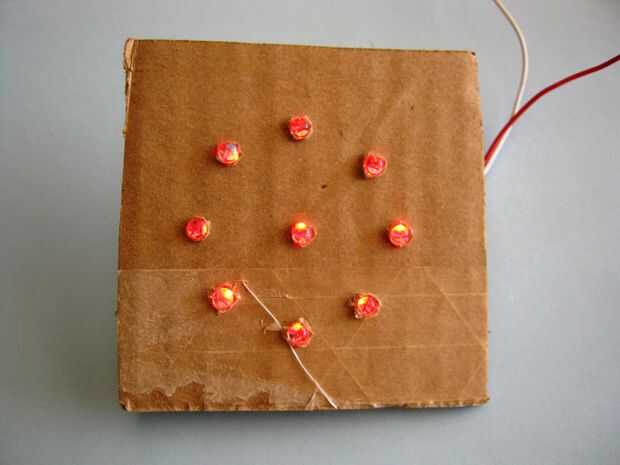

5. Los LEDs de prueba conectando la resistencia de la terminal en la batería de 9 voltios y el otro cable doblado positiva (+) al negativo (-) terminal de la batería de 9 voltios.  Los LED deben iluminar y empezar a cambiar los colores como se muestra en la foto séptima.
