Paso 1: El cerebro
He tenido que mover que unas cosas redondas para liberar algunas de las salidas PWM así que si ya tienes un reloj de Pong creado esto no funcionará sin unos cambios.

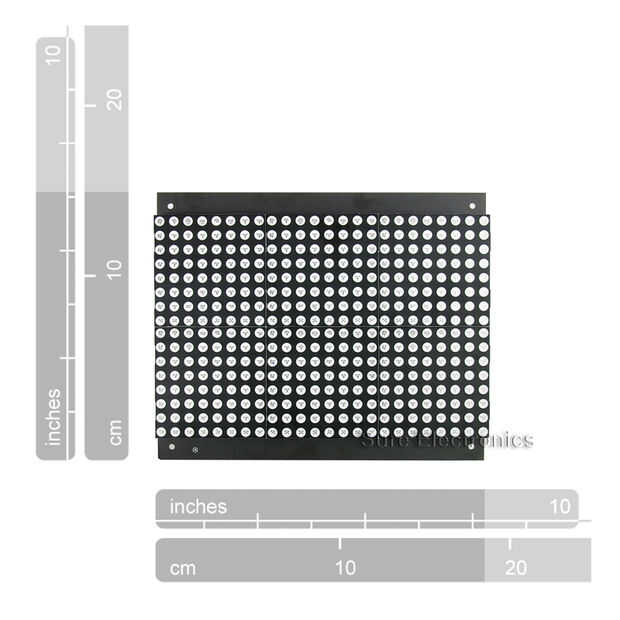

Esto también funciona con las pantallas de LED de 3mm si te apetece una Mini arco iris Pong.

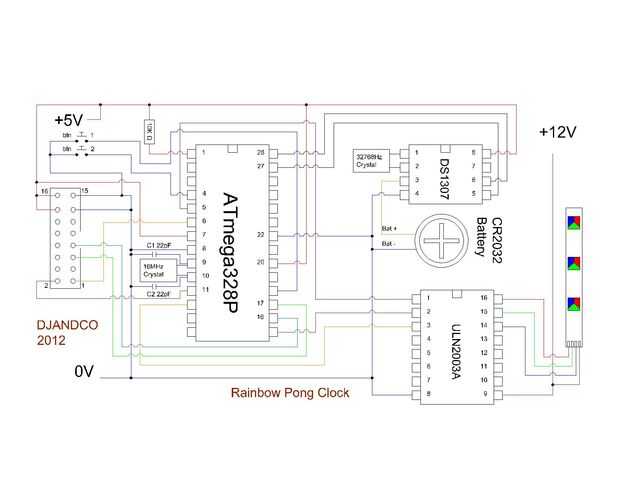

Básicamente montar el controlador como se muestra en el dibujo, solía un estándar UNO palmada el programa en el chip antes de montar en el soporte, o podría agregar algunas bandas para pernos de 1, 2, 3 y Gnd si lo desea. entonces no tendrías que quitar el chip :)
También he añadido una salida de LED para hacer 8, esto debe destellar en alrededor de una vez por segundo para indicar que el reloj está en marcha.
Si obtiene errores como el tiempo solo muestra 00:00 entonces es probablemente porque la tensión en su chip es menos de 4.6V, tienes que ser tan cercano a 5V como posible razón por la cual opté por el módulo DC-DC. Tengo un regulador de 5V en allí pero cuando se puso caliente la tensión bajó, incluso con su disipador de calor en. Probablemente porque funcionó muy bien con la matriz de 3mm pero de 5mm parece que necesita más potencia.
