Arco iris Mega Pong Clock (2 / 3 paso)

Paso 2: en la parte posterior

I utiliza los orificios de fijación en la matriz como una plantilla y perforados a través de la plexi, luego avellanado de los agujeros apareció mm 4 tornillos a través de y mantiene en su lugar con un par de tuercas, añadí tres arandela entre las tuercas para no doblar la matriz PCB.
Usando la pistola de pegamento caliente pegué el plexi dentro de mi marco para todo uso.

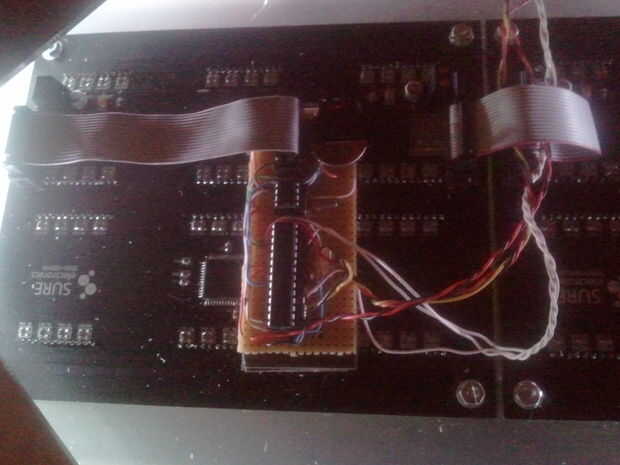

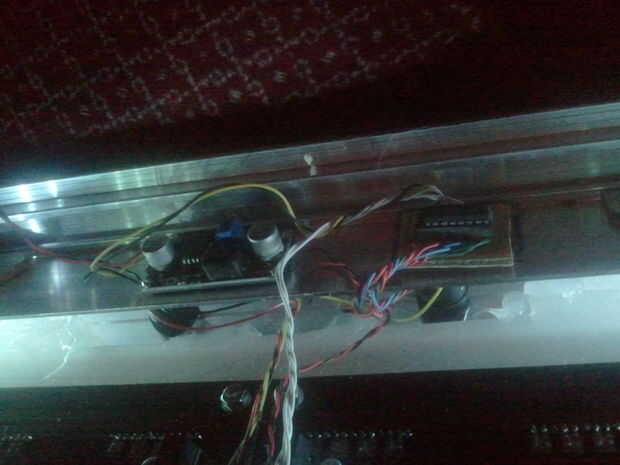

Luego usar alguna espuma respaldado por cinta de doble cara pegado el ATmega en la parte posterior de la matriz, entonces pegan el convertidor DC-DC en su lugar al lado del ULN2003A.

En este caso opté por poner el ULN2003A en el marco porque esto era un mod a la tarjeta original y no apetece hacer todo desde cero. Todo lo que necesitas es las tres conexiones a los pines 5, 12 y 15 A grund alambre y 12V para las tiras RGB.
