Paso 1: El caso

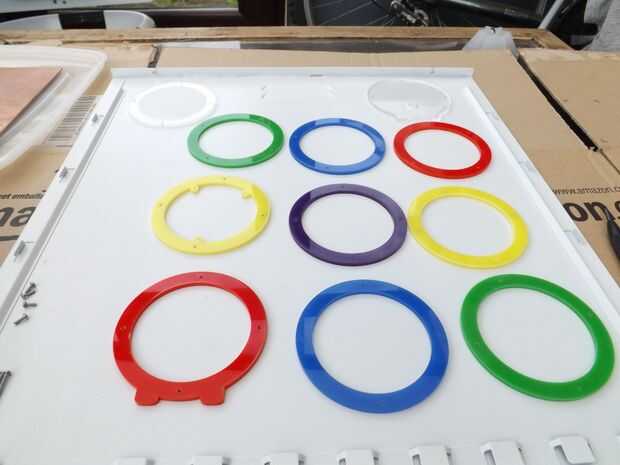

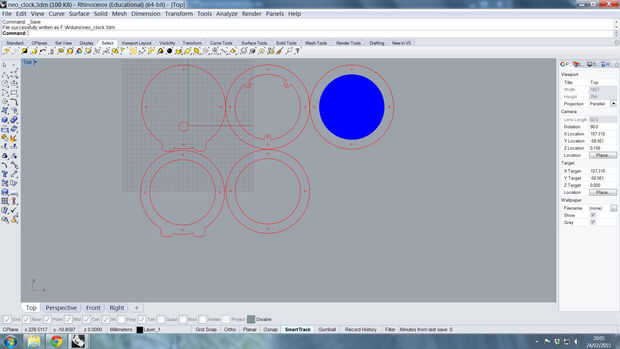

Como se mencionó anteriormente, el caso era corte de varias hojas de acrílico color láser. La parte delantera la mayoría es claro con un círculo helado que fue producido por la viga de la exploración de trama. La siguiente pieza es un anillo rojo que tiene dos pies para mantener el reloj vertical, que estos también están incluidos en la pieza de vuelta clara, la pieza posterior también tiene un agujero para el cable de alimentación. La tercera pieza es de color amarilla y tiene tres accesorios internos para montar un PCB, también funcionan para sostener los anillos de Pixel Neo en su lugar. Todas las piezas son anillos idénticos. Todas las piezas tienen 4 agujeros en la misma posición en cada anillo, estos son utilizados por los tornillos autoroscantes para unir los anillos. Puede descargar el siguiente diseño, incluye la pieza frontal, la segunda pieza con los pies, la tercera pieza con accesorios interiores y la pieza posterior. Anillo medio sola se incluye! usted tendrá que copiar y pegar el anillo del medio para que tenga el número correcto de piezas.
Es mejor utilizar este archivo como un reservorio y crear un nuevo archivo para cada hoja de acrílico. Como se mencionó antes, una hoja A5 acogerá dos piezas que no son necesariamente la misma forma.

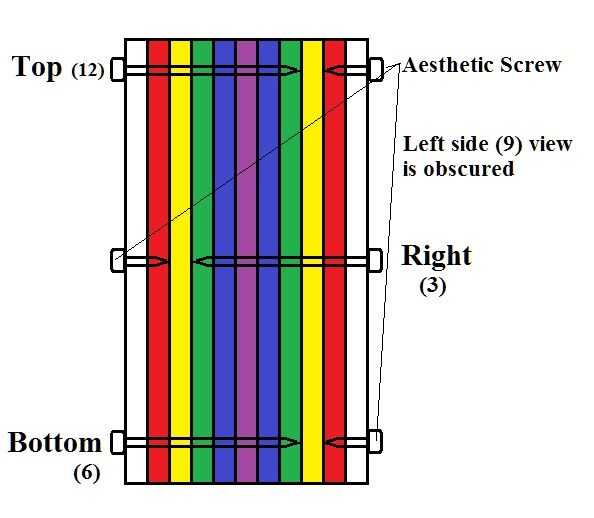

Montaje de la caja es bastante fácil; se mantiene unida por 4 largos tornillos autoroscantes y también tiene 4 corto self tapping tornillos para la estética. El dibujo en sección muestra cómo estos tornillos, aunque más corto que la profundidad del reloj de todo, son capaces de sostener todos juntos cruzando sobre los anillos de mediados.
