Paso 2: El PCB
El PCB fue hecho por grabado de placa fotosensible previamente sensibilizada. No tengo demasiado en los detalles de esta técnica pero hay un enlace a un tutorial a continuación:
El circuito fue diseñado en un programa llamado Fritzing. Este es un programa gratuito donde puedes construir circuitos en breadboards, diseñar diagramas de circuitos y diseñar una disposición del PWB. El programa también puede exportar su diseño para el decapado y métodos de producción CNC Junta. Usted puede descargar una copia de Fritzing aquí:

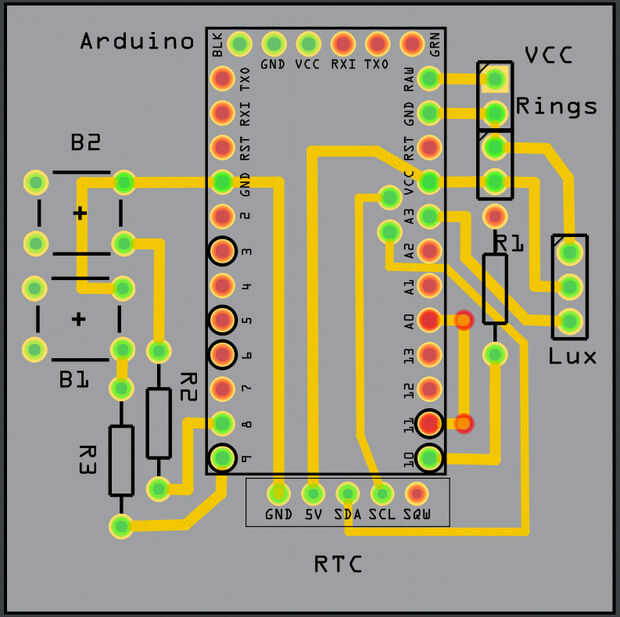

El diagrama de arriba muestra la disposición y cableado para el circuito, también he incluido mis archivos de Fritzing así que usted puede editar el circuito.
El proceso general de creación el PCB comienza a exportar el archivo Fritzing (.fzz) a un .pdf. Esto va a crear varias versiones de la tabla. Usted tendrá que encontrar el que usted necesita y abrirlo en algún software para crear una red de consejos de edición de imágenes, como en la foto, hacemos esto porque a menudo las placas no salen justo por lo que tener muchos para elegir aumenta nuestras posibilidades de hacer una buena. Al elegir que archivo editar, tenga en mente lo siguiente:
Aguafuerte de la foto utiliza un PCB de cobre recubierto con una capa de foto sensible que resiste el grabador de cobre. La luz se utiliza para cambiar químicamente esta capa por lo que se puede quitar fácilmente por un desarrollador de químico con el fin de exponer el cobre bajo el cual, a su vez es eliminado por solución de reactivo. Con esto en mente, cualquier parte de la Junta que no esté expuesta a la luz no se eliminará y no se disolverá en la solución de reactivo.

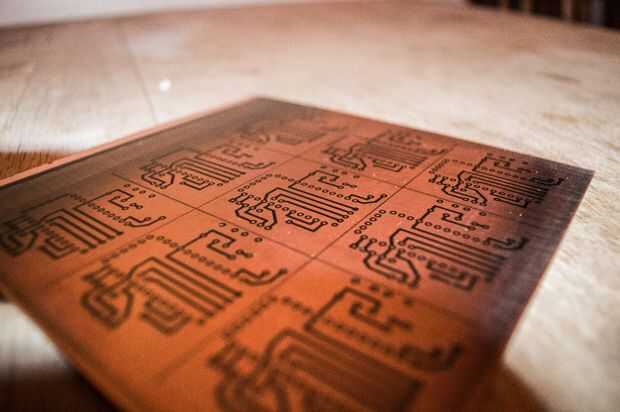

Una vez haya realizado su red de circuitos necesita imprimir en una hoja de acetato transparente. He utilizado 5 película OHP estrella que trabajó muy bien siempre impresión en el lado correcto. La primera impresión que hice fue al revés y así la tinta no pegue y acaba de hacer un lío, pero la película los bancos produce una buena imagen. Esto servirá para bloquear la luz a la placa por lo que donde haya tinta, habrá cobre en su tabla. La Junta entonces se expone a una lámpara fluorescente antes de ser bañada por la solución de revelado, finalmente la Junta se baña en una solución de reactivo. Ahora tienes muchas copias de su circuito, elegir el mejor uno y recortarlo! : D
Nota: Usted puede haber notado un cable de conexión entre los pines de Arduino 11 y A0, esto es de hecho un error sobrante de un diseño anterior. No cambia la función del reloj si se deja o se elimina. La fotografía del grabado PCB también contiene un error, pero ya he arreglado lo y el diagrama es correcto.
