Paso 3: Montaje y cableado

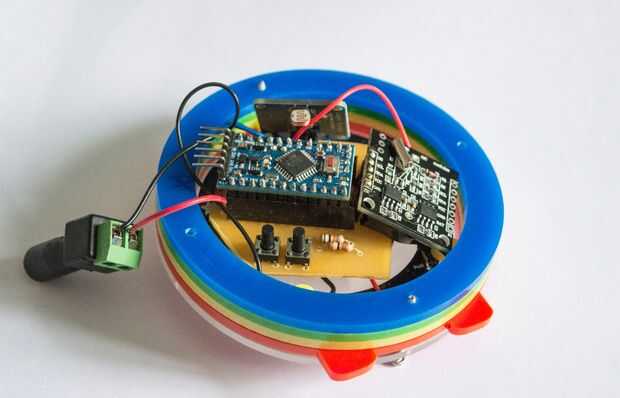

Esperemos que por ahora habrá grabado y limpiar la placa de circuito principal. Ahora se necesita rellenar con los dos botones, tres resistencias, el adaptador de jack hembra barril y un montón de encabezados de mujer para montar el Arduino y el RTC. Usé encabezados femeninos para mantener las conexiones semipermanentes, en caso de que deba cambiar el Arduino o RTC. Una vez que han poblado la placa de circuito principal tienes un número de la izquierda de los agujeros para los anillos de Pixel de Neo y el sensor Lux.

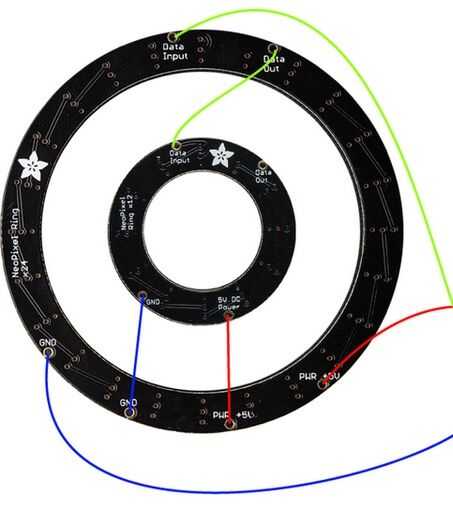

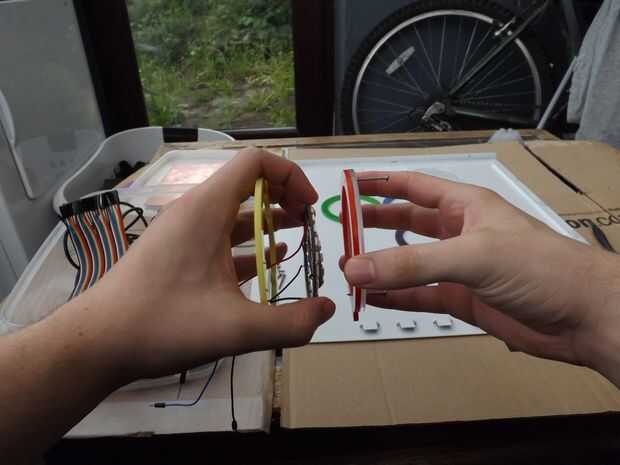

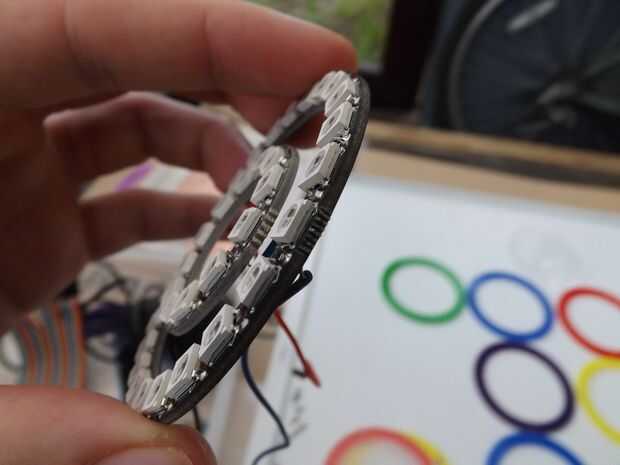

En primer lugar, usted tendrá que montar los anillos de Pixel Neo. Los anillos están conectados entre sí por 3 cables; + 5V dc (rojo), tierra (azul) y una línea de datos (verde). Debe indicarse claramente en los anillos de que conexión es que pero he incluido un diagrama para mostrar cómo están conectados para arriba. Cada anillo tiene tres aristas para marcar importantes LEDs. El punto áspero medio será la parte superior del anillo; o el 12 de o posición. Asegúrese de que estos se alineen ambos anillos. Una vez que los anillos son ensamblados debe dejar con los alambres del árbol listos para conectarse a la placa de circuito principal. El cable de tierra puede conectarse directamente el pin GND de Arduino y el + cable dc de 5V puede conectar directamente a Vcc pin en el Arduino. También puede conectar el cable de datos directamente a un pin de salida digital pero es recomendable que primero pasa a través de un resistor de 470 Ohm. Esto debe ser construido en su placa de circuito principal de todos modos y debe estar conectado para pin digital 10 en el Arduino.
El sensor lux tiene tres pines que se conectan a GND, Vcc y analógico Pin A3. He utilizado un módulo de sensor Lux premontado como era super barato y era apenas el tamaño correcto, pero no dude en hacer su propio módulo de sensor.
Nota: Se recomienda el uso de cinta aislante para dos instancias!! Es la primera y obvia; muchas conexiones en la parte inferior de los tableros pueden estar en contacto con otros componentes. Usar cinta para minimizar el riesgo de corto circuito, sobre todo alrededor de la batería de la moneda de la RTC.
La segunda instancia no hizo evidente hasta después de la prueba del reloj. El Arduino tiene un LED rojo se enciende cuando el Arduino es, esta luz es suficiente para engañar el sensor Lux a un nivel elevado de la luz, hasta el punto que no puede detectar al han apagadas las luces en una sala de medición!!!! Una simple solución fue colocar una pequeña plaza de la cinta sobre el LED :)
