Arco iris solar discoball! (2 / 11 paso)

Paso 2: Construir el circuito de motor solar

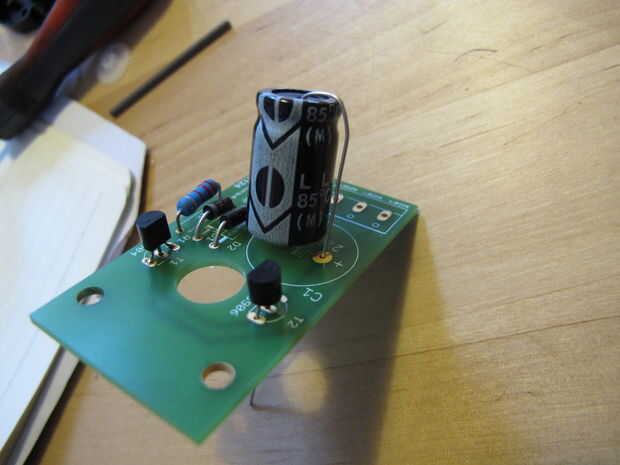

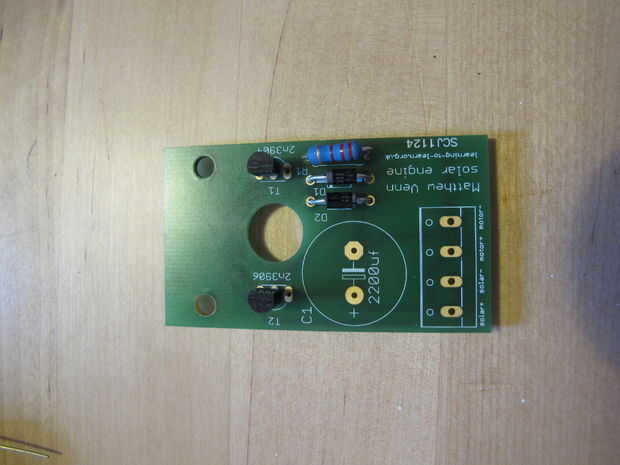

Ahora echar un vistazo a la Junta. Se puede ver hay marcas para los diferentes componentes a soldar en. A veces tendrás que doblar las piernas de los componentes en los agujeros, y a veces usted necesitará asegurarse de que el componente va por el camino correcto ronda! Vamos a empezar con C1:

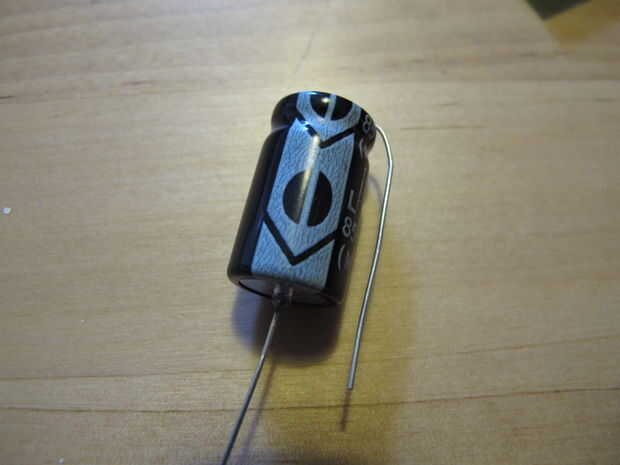

C1: Tenemos que soldar el condensador de la manera correcta de ronda. Tendrá una franja con - signos en él. Este es el lado negativo. La Junta está marcada con un +, así que asegúrese de que el + del condensador se conecta con el + en el tablero. Compruebe la foto ayuda.

D1 y D2: materia de diodos que camino ir! La raya en el tablero corresponde a la franja en el diodo.

T1 y T2: Asegúrese de usar el 2n3904 para T1 y el 2n3906 para T2. Poner en forma que el contorno de la Junta coincida con la forma del componente.   R1: resistencia 2 de k, esto no va de la materia que forma alrededor.
A soldar en el panel solar y el motor más adelante.
