Paso 2: Fabricación de componentes eléctricos
"Fritzing es una iniciativa de hardware de código abierto que hace electrónica accesible como un material creativo para cualquier persona. Ofrecemos una herramienta de software, un sitio web de comunidad y servicios en el espíritu de transformación y Arduino, fomentar un ecosistema creativo que permite a los usuarios documentar sus prototipos, compartan con los demás, enseñan electrónica en un aula y el diseño y fabricación de PCB profesional".

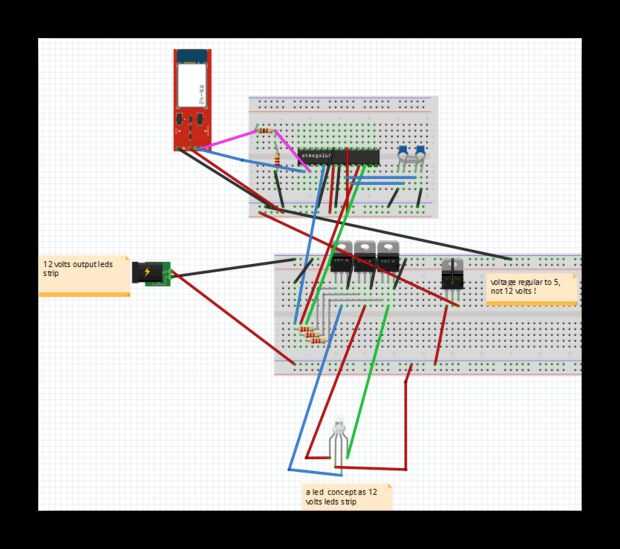

Estoy usando el programa Fritzing para ver las imágenes que muestra cómo conectar los cables y componentes eléctricos. Yo más bien a hacer por las manos.
lo que usted necesita es
- enchufe de 12 voltios
- tira de led RGB de 12 voltios

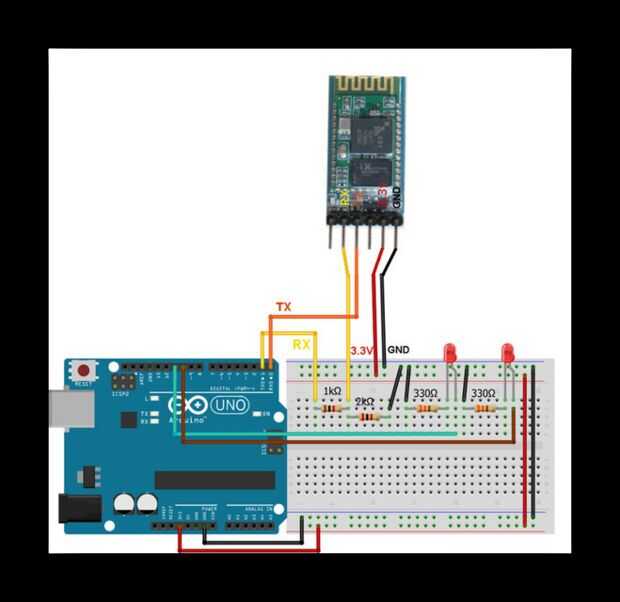

- Módulo Bluetooth HC-05
- regulador de voltaje 7805 (para bluetooth y Atmega)
- 3 canales MOSFET N (cada uno para rojo, azul, verde led)
- 3 150 ohm (led strip)
- 1 de 1 k ohmios (bluetooth)

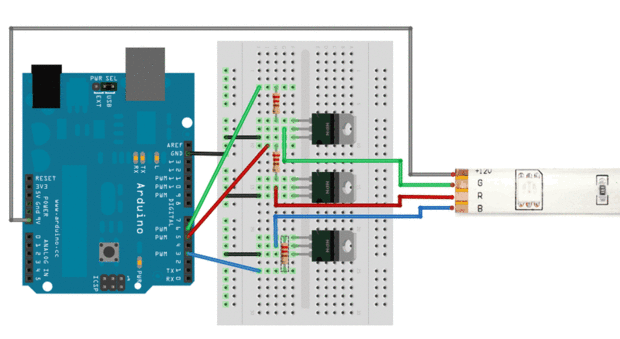

Me gustaría un agradecimiento especial a adafruit que lo explica muy bien. Que yo aprendí de ellos.
