Paso 1: Conmutación de circuitos
Partes:
1 Uno de x Arduino
Breadboards x 3
2 x sensores de ultrasonidos HC-SR04

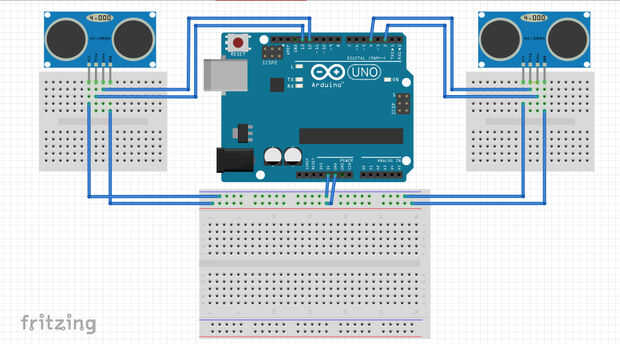

Conecte los sensores ultrasónicos como se muestra en el circuito de cambio de imagen:
Sensor 1:
Echo -> entrada Digital 2
Trig -> entrada Digital 4
GND -> GND
VCC -> 5V
Sensor 2:
Echo -> entrada Digital 12
Trig -> entrada Digital 13
GND -> GND
VCC -> 5V

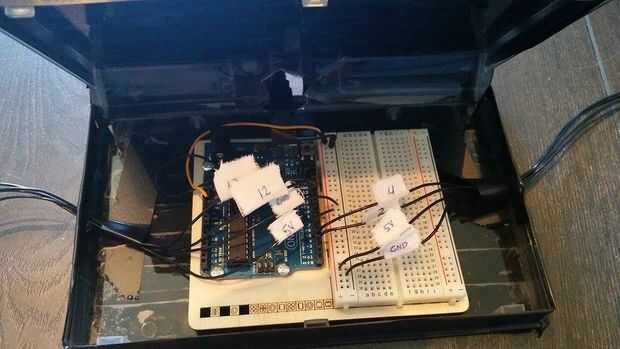

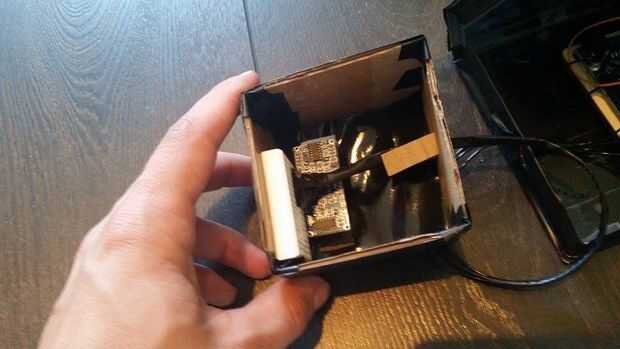

Más tarde se construyó en los sensores en una simple caja de cartón y pone el Arduino en un viejo caso VHS.
Todo esto es opcional, pero queríamos que se vea bonito y los sensores eran más fáciles de utilizar cuando se fija a la caja de cartón.
