ArduFlake: Convierte tu Arduino en el mejor regalo de todos! (3 / 7 paso)

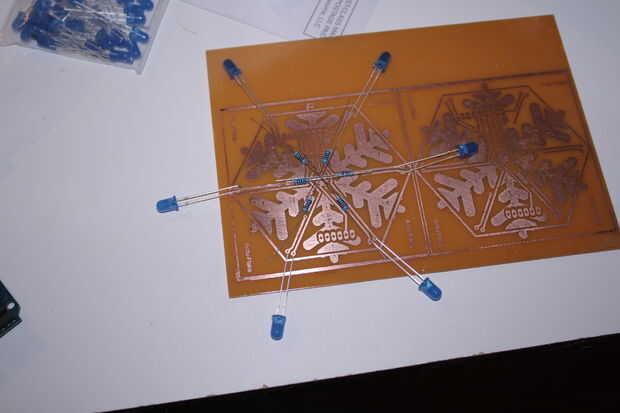

Paso 3: Grabar la Junta.

Ok, ok. Baje el archivo de diseño. Si está usando minas, sugiero el PDF.

Esta es la primera vez que he grabado un PCB, en lugar de conducirle por el camino equivocado, permítanme referir a un buen instructivo en este.

Me ha gustado mucho ésta:

Hay muchos buenos en línea.

Básicamente:

  1. Tablero limpio con lana de acero.
  2. Imprimir en papel especial (papel de etiqueta avery usado a mi me funcionado).

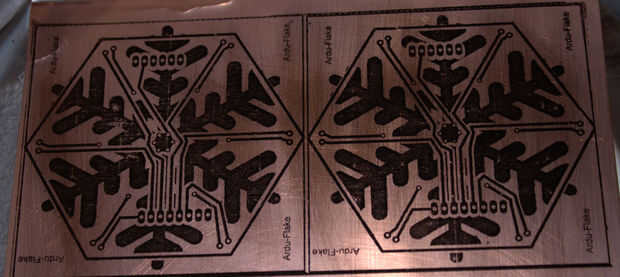

  3. El diseño en la placa de hierro. Consultar este vídeo si quieres verlo en acción http://www.youtube.com/watch?v=QQupRXEqOz4
  4. Sumerja en agua para quitar el papel.
  5. Tablero limpio otra vez con acetona (realmente tuve que volver a utilizar lana de acero).

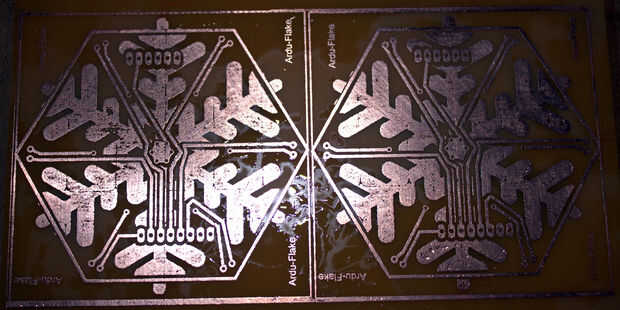

  6. Coloque el tablero en grabador
  7. Espere pacientemente.
