Paso 2: Preparar la electrónica de la mochila
1 - construir el Adafruit protoshield
En primer lugar, seguir este tutorial de Adafruit para construir su propio protoshield y conectar el tablero Bluno a la matriz de Led RGB.
Puede descargar la versión PDF del tutorial de Adafruit.
Matriz de LED RGB control y pernos Bluno.
Perno de la matriz de LED RGB - Bluno pernos
R1 - D2
B1 - D4
R2 - D5
B2 - D7
A - A0
C - A2
CLK - D8
OE - D9
G1 - D3
GND - GND
G2 - D6
GND - GND
B - A1
D - GND (?)
LAT - A3
GND - GND
Comprobar su protoshield y la conexión del cable de cinta con mucho cuidado (Verifique con la foto de arriba).
Luego, conecte una fuente de alimentación a la matriz de Adafruit RGB Led y conectar el Bluno al ordenador. Puede probar la pantalla ejecutando uno de estos ejemplos de biblioteca 16 × 32 panel RGB matrix.
2 - construir el cable de alimentación USB
Ahora, vamos a hacer un cable USB específico para conectar el panel de matriz RGB a la batería de Xiaomi.

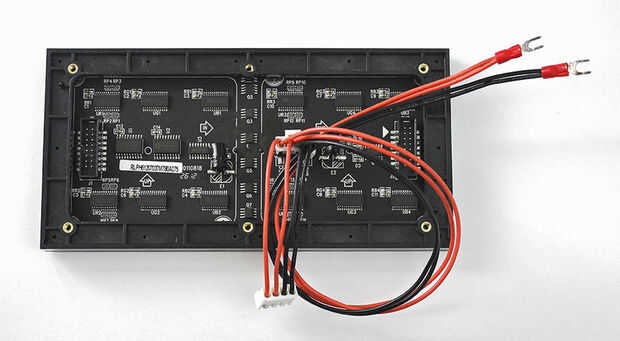

Para esto, necesitas el cable original de Adafruit y un cable USB.

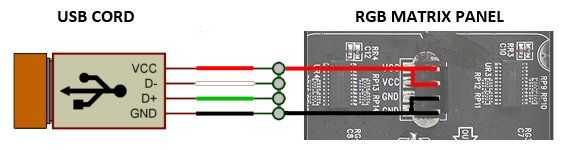

Para conectar el cable USB al cable de alimentación de Adafruit, necesita conectar los 5V que empareja y pines de tierra de cada cable juntos.
3 - Añadir temperatura reloj con sensor y en tiempo real a la protoshield
Ahora, con descripción de pins a continuación, debe agregar el sensor de temperatura y el reloj en tiempo real a su Protoshield:
Perno del sensor de temperatura - Bluno pin
Izquierda (-) - GND
Medio - 5V
Derecho (S) - D12
Pin de reloj de tiempo real - Bluno pin
SCL - A4
SDA - A5
VCC - 5V
GND - GND
4 - construir una fuente de alimentación
Crear una fuente de alimentación con un interruptor de botón.
5 - montar el tablero principal
Ahora estás listo para el montaje final. Comenzar con la instalación de matriz de LED.
Importante: Asegúrese de que usted coloque su matriz LED correctamente en la placa base para que coincida con su de mochila "ventana".
Fijar todos los componentes electrónicos que se han preparado en el tablero principal.
Ahora puede instalar la placa principal en su bolso.
OK el hardware de la mochila está listo, así que vamos a construir el mando a Arduibag !
