Paso 3: Preparar electrónica el control remoto
Utilice cables de KYNAR AW30 (alambres muy finos: menos espacio ocupado en el caso) para conectar el LED, palanca de mando y batería de suministro al Bluno Nano.
Importante: Asegúrese de proporcionar la longitud correcta de cables para conectar estos componentes a la Bluno Nano dentro de su caja!

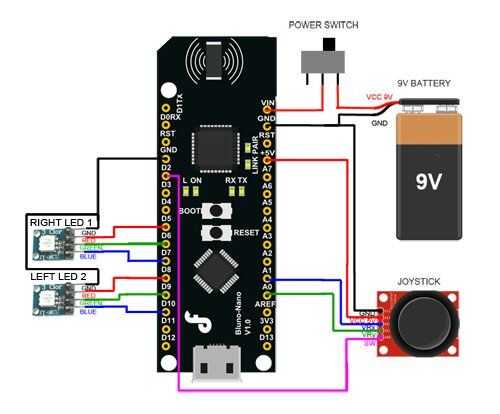

A continuación, los resúmenes de las conexiones de los pins:
Conexiones LED derecho
Perno de LED - BLUNO pin
GND - GND
ROJO - D5
VERDE - D6
AZUL - D7
Conexiones del LED de la izquierda
Perno de LED - BLUNO pin
GND - GND
ROJO - D8
VERDE - D9
AZUL - D10
Conexiones de la palanca de mando
Perno de la palanca de mando - perno BLUNO
GND - GND
VCC 5v - + 5V
VRx - A1 (o A0(*))
VRy - A0 (o A1(*))
SW - D2
(*) Me parece un Joystick de Keyes donde VRx y VRy fueron invertidos (por lo que tendrás que probarlo)
OK, estás listo para imprimir su propio caso 3D e insertar componentes electrónicos
