Paso 2: circuito

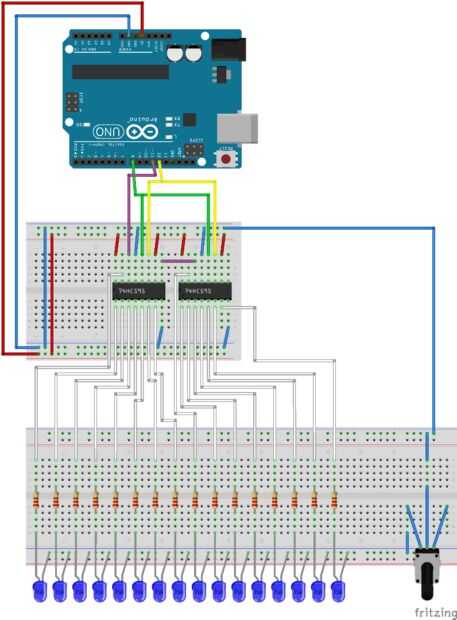

Hacer el circuito (ver arriba) y conectar el primer registro de desplazamiento como siguiendo:
-GND (pin 8) a tierra
-Vcc (pin 16) a 5V
-OE (pin 13) a tierra
-Señor (pin 10) a 5V
-DS (pin 14) para Arduino pin 11
-SH_CP (pin 11) para Arduino pin 12
-ST_CP (pin 12) para Arduino pin 8
Conecte el segundo registro de desplazamiento exactamente lo mismo, pero conectar el DS (pin 14) para registrar primero el pin 9. Después de que conecte los pines: 1, 2, 3, 4, 5, 6, 7 and15 de ambos registros a los LEDs. Esta conexión hace que todos los pernos siempre activa y accesible, sin embargo cuando el Arduino se enciende algunos LED puede ser encendido. Solución para esto es para conectar el Señor (pin 10) y OE (pin 13) al Arduino directamente, pero de esta manera tienes que sacrificar 2 pernos Aurduino.
Para agregar más cambio registros conectan como el segundo registro. Conecte siempre Señor y OE pernos directamente a pines de Arduino y DS al registro anterior.
Si quieres regular el brillo de los LEDs entonces conectar potenciómetro como se muestra en la imagen de arriba para controlar la resistencia de todos los LEDs. Sin embargo es opcional y usted puede conseguir a lo largo sin ella.
