Arduino + 2 Servos + joystick (joystick) (3 / 5 paso)

Paso 3: Conectar el joystick (joystick)

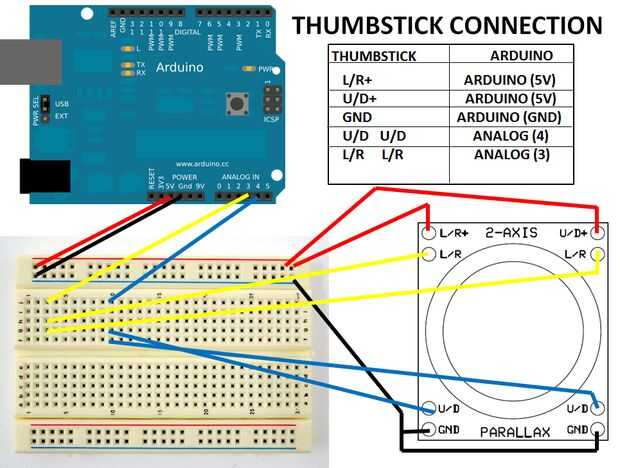

La conexión siguiente será confundirte un poco, sólo tienes que seguir la imagen.
Otra vez usando una tabla de pan facilitará las cosas.

1. el Stick tiene una U / R + y un L/R + dos conexiones proporcionará energía a la palanca de mando. Conecte a la conexión de 5V de Arduino.
2. también la palanca de mando tiene dos conexiones de L/R y dos conexiones de U/D, es importante que ambos conectar al pin respectivo del arduino.
3. hacer lo mismo para ambas conexiones GND en el joystick.

Stick de Arduino

L/R+  ----------------------     5V
U/D+ ----------------------     5V
GND GND---GND
U U/D/D---analógico 4
L/R L/R---Análogo 3

Nota: Siempre verifique las conexiones!!!
