Paso 1: Prototipo de Arduino 8MHz 3, 3V

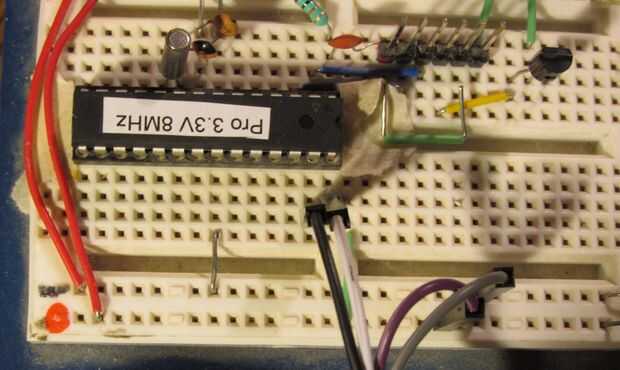

Así que la forma más fácil (o eso pensaba) para comenzar a usar un Arduino 8MHz 3, 3V es con un protoboard. Vea la foto.
Bueno, tengo este una configuración para usar un USB-BUB o en mi caso substituir un USB-BUB, PL2303. Hice esto con mi Instructable de Arduino USB:
Estos pueden suministrar 3.3Vdc.
Problema: He probado cinco módulos PL2303 y sólo uno de ellos trabajaban.
Así que mi primer pensamiento fue que la IC PL2303 está suministrando los 3.3Vdc y tal vez no puede suministrar suficiente corriente. No he visto cuánto 3.3V actual provee de la IC y también alimenta a sí mismo.
Solución?: Bueno, he intentado añadir un 3.3Vdc regulador con 5Vdc para ver si ha solucionado el problema. Todavía no funcionaba. He probado diferentes cristales y diferentes chips AtMega328, todavía ninguna suerte.
Solución: Bueno, me acordé de mi amigo OffTheRails2010 diciendo que los cristales de cuarzo cilíndricos (ver foto) no funcionarán en un tablero de prototipo, aunque funcionan bien cuando se suelda sobre un PCB. Hice algunas pruebas y descubrió que los cristales cilíndricos funcionaría pero la tensión tenía que ser más 3.45Vdc en mi configuración particular. Bueno, el protoboard parece funcionar bien con un cristal de 8MHz regular.
