Paso 2: Aplicación de Arduino 8MHz 3, 3V
En la mayoría de los casos, diseño mis propios circuitos Arduino. Los Arduinos estándar con protector como la UNO y Duemilanove sería difícil convertir a un Arduino 8MHz 3, 3V. (Creo que tengo un clon de Arduino que puede cambiarse a 3.3V por Seeedstudio).
Un Arduino muy bonito 8MHz 3, 3V (sin escudo) es el Sparkfun Arduino Pro Mini 328 3.3V / 8 MHz:
https://www.Sparkfun.com/products/11114
Pero para prototipos un Arduino bueno me gusta es un BRD.
http://moderndevice.com/Product/RBBB-kit/
Así que decidí modificar uno:

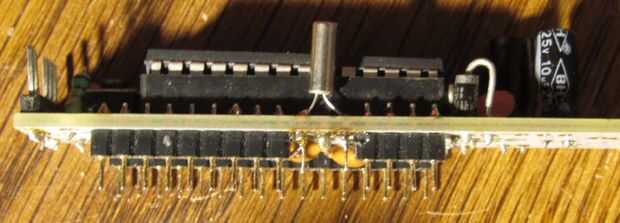

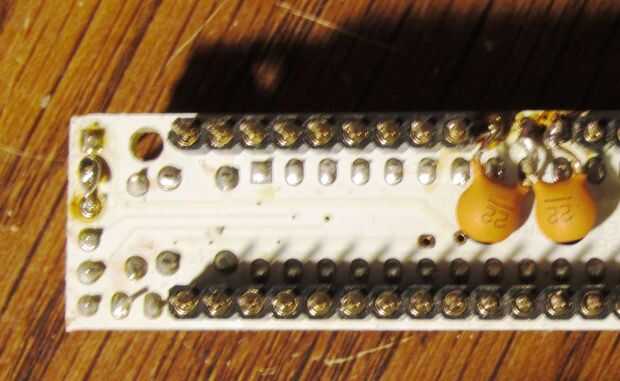

El kit de BRD viene con un resonador de 16MHz. (No recuerdo pero creo que compré BRD PCB en blanco y no kits). De todos modos, no me gusta utilizar resonadores usé un cristal de 16MHz y dos condensadores de 22pF. Para mi Arduino 8MHz 3, 3V, utiliza un cristal de reloj de 8 MHz y las dos tapas de 22pF. Los cuadros segundo y terceros muestran cómo soldar las piezas a uno de mis RBBBs.
El BRD puede ser alimentado por una fuente 7-12V pero como usted podría ser capaz de decir, yo no he soldado en un Pwr Jack o regulador. Realmente podría utilizar una 3.3Vdc regulador pero no has encontrado la necesidad todavía.
Otra manera, la BRD puede recibir energía es con la tira de seis pines en el lado izquierdo. El tercer pin de la parte inferior se denomina 5V y suministra energía a la AtMega328.

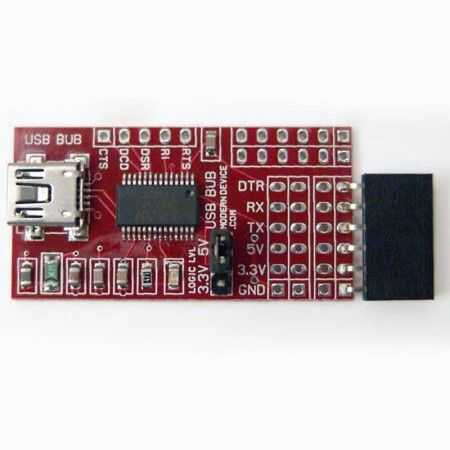

Bueno, este conector de seis pines está diseñada para usarse con USB-BUB (ver imagen):
http://moderndevice.com/Product/USB-Bub-i/
Este módulo convierte una señal USB del ordenador la señal serial necesitada el AtMega328. También suministra 5 VDC para la BRD. Esta es muy bonita como usted sólo tiene que tener un USB-BUB pero puede utilizar en muchos diversos RBBBs.
TIP: El Arduino UNO y otro escudo tiene Arduinos compatibles o circuitos similares construcción.
a un lado: El USB-BUB es un producto fino y tengo uno. Pero no me gusta gastar mucho así que encontrar un sustituto con el PL2303 para mucho más barato en ebay y modificado para trabajar con Arduino:

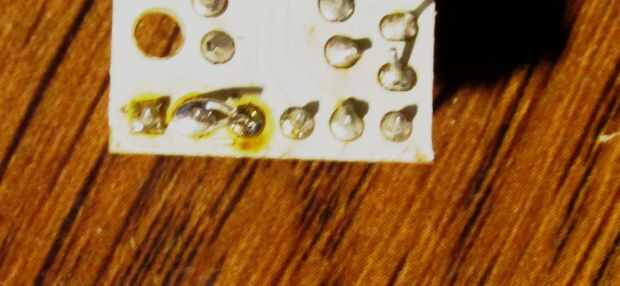

USB-BUB y mi clon suministra 5 VDC pero también tiene un pasador para suministrar 3.3V. Así que modifiqué mi BRD en consecuencia. En primer lugar, unsoldered el pin de 5V por lo que sería menos probable a la PCB. Luego en la parte inferior de la pcb de la BRD, he puenteado el 3.3V pin al pin de 5V que suministra energía a la AtMega328P (ver fotos).
