Paso 4: Aumento de 3.3V actual
Con el USB original-BUB, creo que se puede suministrar sobre 50mA de 3.3Vdc. No he encontrado las especificaciones de la PL2303hxd que normalmente utilizo, pero supongo que se trata de la misma.
Ahora casi todos mis prototipos y Arduino PCB utiliza el PL2303 interfaz (USB-BUB) así que me gustaría un poco más actual. La mayoría ordenadores personales buena fuente 5Vdc a 500mA. Todos los módulos PL2303 pasan los 5Vdc directamente a través de modo suministra los 5Vdc 500mA.

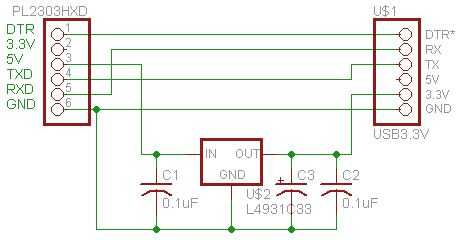

Así que decidí hacer un adaptador para mis módulos PL2303 para usar un 3.3Vdc regulador de voltaje conectado a los módulos 5Vdc. Utilicé un regulador de L4931C33 que puede suministrar 300 mA de corriente.

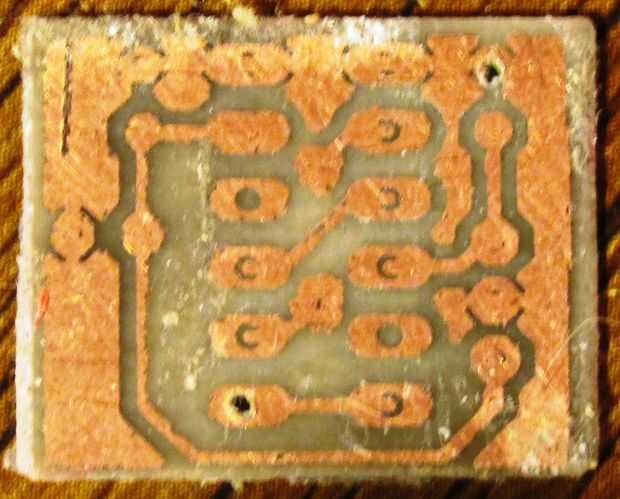

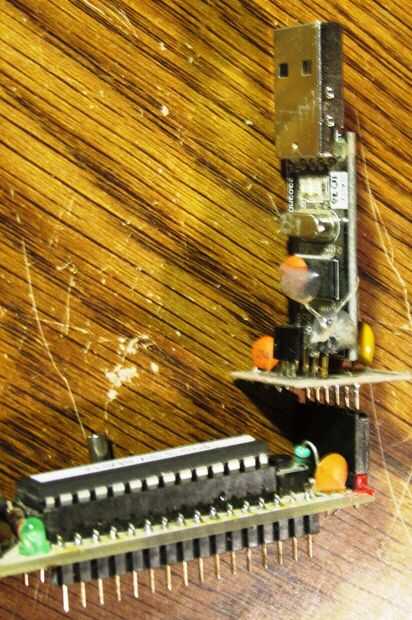

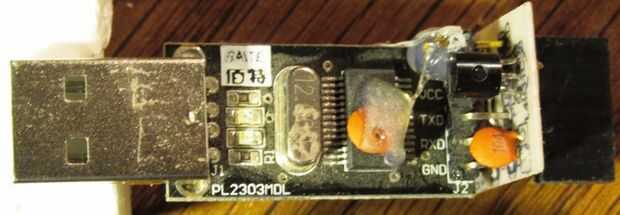

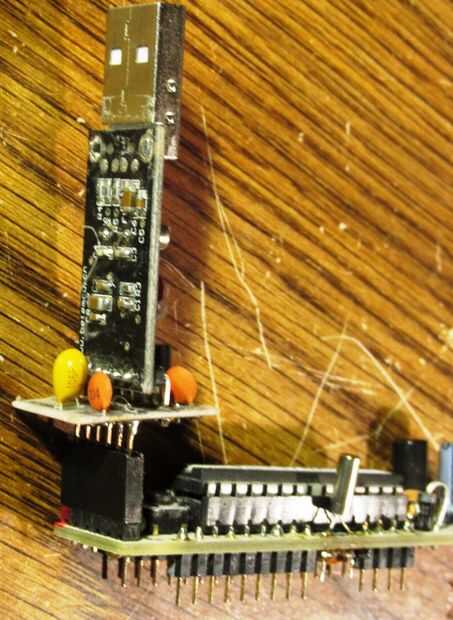

Otro problema con este módulo PL2303 es que la orden de pin no es lo mismo que el BRD así que tuve que hacer cables especiales para conectar los dos. Diseñé este PCB para que el PL2303 puede soldar en la placa y puede soldarse un Jefe femenino del seis pin salir para que le enchufe derecho mi BRD. Ver fotos.
He incluido los archivos Eagle Cadsoft.
TIP: No todos los módulos PL2303 tienen este pinout particular así que esto puede no funcionar con todos los módulos.

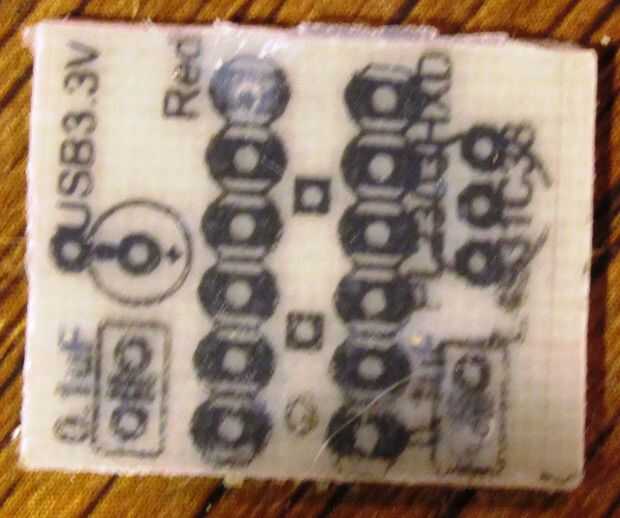

TIP: Hice esto usando solo PCB cara así que el jefe del seis pin usé tenía pernos más largos para que yo puedo soldarlos en la opuesta.
Conclusiones: Hasta ahora mi módulo Arduino BRD 3.3V y mi PL2303 3.3V adaptador funciona bastante bien.
