Paso 5: Mini Pro
Así que hace poco compre algunos Arduino Pro Mini (clones)?:
http://www.aliexpress.com/Snapshot/6093806779.html
Compré la versión de 5Vdc / 16MHz ya que son mucho más baratos. Estas son a menudo tan barato como el chip AtMega328 sí mismo muy baratas. Pero yo quería hacer a 3.3Vdc versiones.
Se venden 3.3Vdc versiones pero todas las que he visto son más caras.
Sugerencia: Hay al menos dos versiones de estos módulos, utilizando diferentes versiones del AtMega328 y diferentes tipos de cristales. Las dos cabeceras en la parte superior e inferior y el de la derecha (ver imagen) deben seguir siendo el mismo.
Problema: El Mini Pro estándar utiliza un cristal de 16MHz.
Solución: En mi Mini Pro, los cristales de 16MHz son cristales HC49 estándar y tengo algunas versiones de 8MHz.
Nota: Algunos de los otros Minis Pro utilizan un tipo diferente de cristal.
Problema: Ya que estamos cambiando el cristal, también tenemos que cambiar el software del bootload.
Solución: Puede utilizar el mismo enlace para cambiar el software. El AtMega328s se sueldan en los Minis Pro pero los mismos pines están disponibles en los conectores para que el bootload puede cambiar sin quitar el AtMega328.
El Mini Pro funciona en un par de maneras diferentes.
https://cdn.Sparkfun.com/datasheets/dev/Arduino/Boards/Arduino-Pro-Mini-V14.pdf
La señal Vcc se conecta directamente a la AtMega. Hay realmente un pin de Vcc del conector 'inferior' y uno en el conector de 'derecho' que generalmente se utiliza como una interfaz serial.
El ProMini no contiene una interfaz USB. Así que la manera típica para cargar dibujos es con una USB-BUB o similar como el PL2303. Ahora el conector serial ProMini no es pin por pin compatible con el USB-BUB o más probable es que el módulo PL2303 para que cables de adaptador hembra-hembra son necesarios. Así que la manera más fácil para alimentar un ProMini a 3.3Vdc es utilizar los cables adaptadores y tomar los 3.3Vdc salida desde el módulo USB-BUB o PL2303 y conecte al pin de Vcc en la ProMini.
La segunda forma que la ProMini obtiene energía es a través de la clavija con la etiqueta 'Primas'. El esquema muestra que éste es conectado a un regulador de voltaje de 5Vdc.

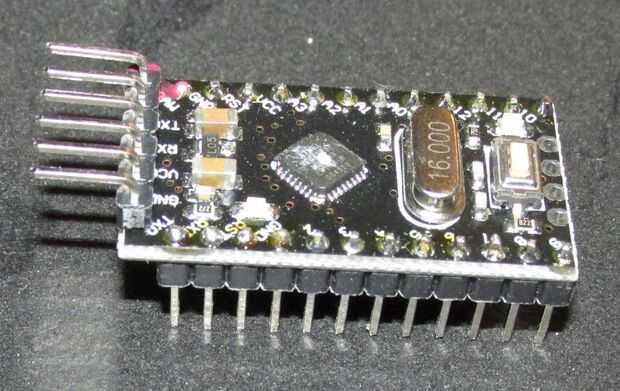

El regulador de mi ProMinis se etiquetan L05 (ver imagen). Ahora estos dispositivos son un poco confusos. Supuestamente, son 78L05s. Ahora si llama a versiones más comunes del 78L 05, no contienen esta versión SMD.
Bueno, después de algunos buscar he encontrado esta versión China del 78L 05:
http://www.szdaya.com/cn/UploadFile/201202/20120217170545760.pdf
Bueno, no había manera para verificar si este es el mismo componente pero, cuando llegué mi ProMinis en esto parece ser el dispositivo correcto. Por lo menos los pinouts de acuerdo. (ver imagen) Ahora probablemente pude haber encontrado un 3.3Vdc smd regulador de voltaje con el mismo pinout pero me ha gustado estas mejor, XC6206P332MR(662K)
Lo que más me gusto es que estos se suponen que son capaces de suministrar 0, 5A de corriente.

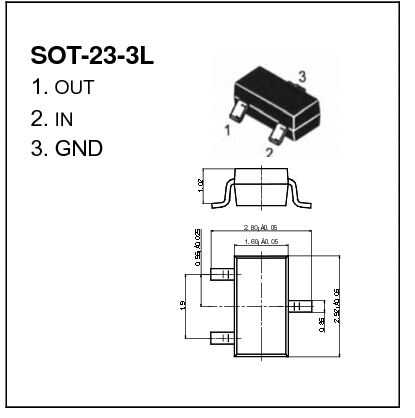

Problema: El 78L 05 pines es diferente de la XC6206P332MR. (ver fotos)
Solución: Bueno, el paquete SOT-23 es especie de triangular por lo que todo lo que tenía que hacer era girar el 120degrees XC6206P332MR hacia la derecha.

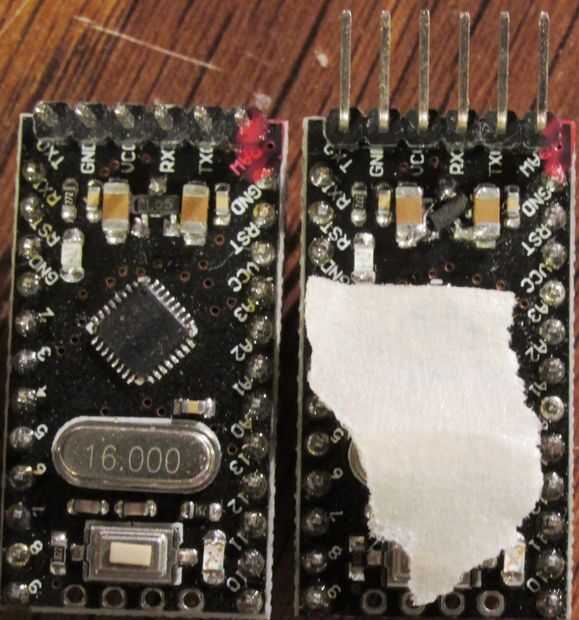

Ha! Ha! Más fácil de decir entonces hecho. La siguiente fotografía no está realmente clara pero lograron modificar tres ProMinis con tres de los reguladores de voltaje XC6206P332MR.
Si tuviera que hacerlo todo, probablemente habría justo compré algunos reguladores smd 3.3V con el mismo pinout.
Nota: Para identificar fácilmente los 3.3V / 8 MHz ProMinis, añadí un trozo de cinta adhesiva. Estoy esperando algunos esmalte de uñas de colores diferentes para que puedo marcarlas.
Usted puede haber notado que tengo algunos esmalte rojo en el conector (USB-BUB) 'serial'. Esto es para identificar el lado no-tierra del conector.
