Paso 6: USB - adaptador Pro Mini

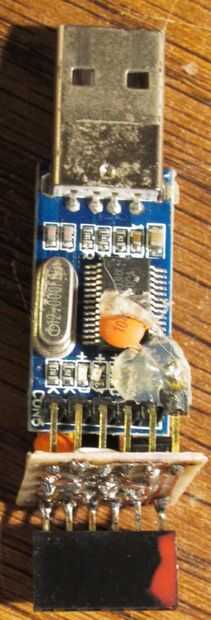

Entonces, ahora tengo todas las clases de cables PL2303, para estándar tipo BRD 5Vdc Arduinos, algunos para 3.3Vdc RBBBs y luego el ProMini 5V y los 3.3V ProMini. Bueno, he decidido hacer un adaptador PL2303 para el ProMini.
Decidí hacer este universal que puede ser utilizado para alimentar un ProMini 5Vdc, un 3.3Vdc ProMini y un ProMini autoamplificado.

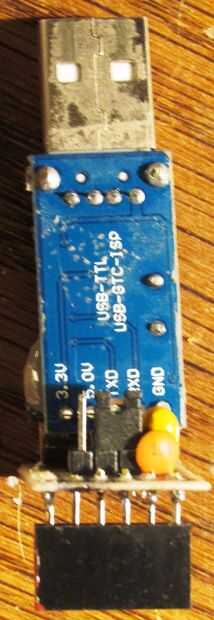

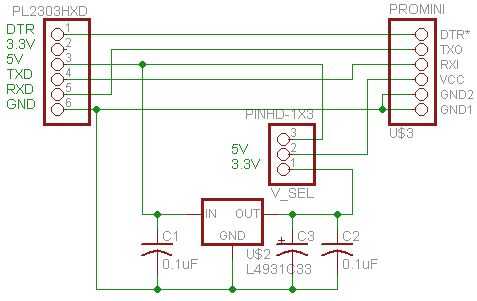

Mirando el esquema, se puede conectar un puente de dos pines para que el ProMini recibe 5Vdc en el pin Vcc o 3.3Vdc. O si no se utiliza el puente no habrá ningún voltaje en el pin Vcc de la ProMini.

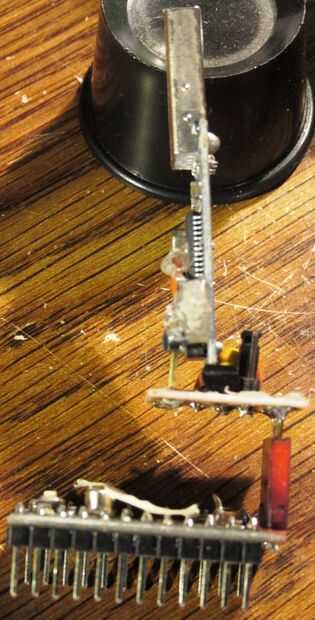

Divulgación completa: Este PCB era difícil de montar. Yo debo han hecho el PCB más grande. No tengo espacio suficiente para que el regulador de pie así que tuve que poner. Pero me funciona muy bien.
Se adjuntan archivos de Eagle.
Conclusiones: Hasta ahora mi módulo Arduino BRD 3.3V, mi PL2303 3.3V adaptador, mi 3.3V / 8 MHz ProMinis y mi adaptador PL2303 ProMini funcionan bastante bien.
