Arduino 3-axis Mini Lazer Paper-Cutter (2 / 5 paso)

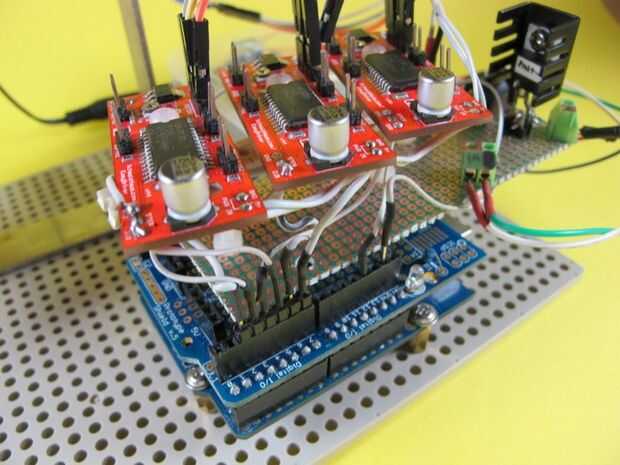

Paso 2: Escudo GRBL DIY

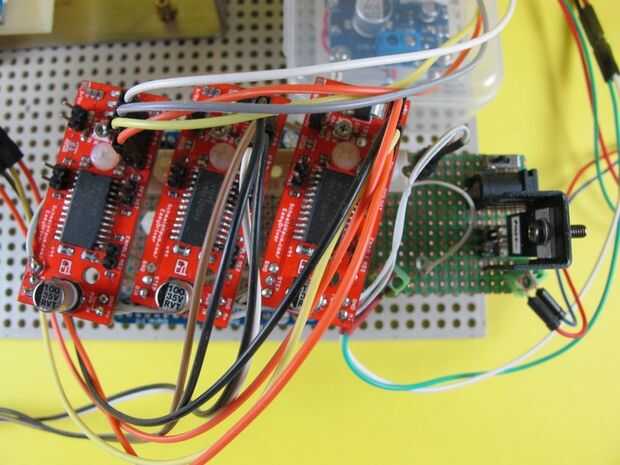

Estoy usando easydriver para controlar el movimiento del motor.

Algunos Web site dijo GRBL Arduino Uno, pero también Duemilanove, nano...

Por lo que me gustaria saber que puedo hacer un escudo para probar fácilmente los arduino.

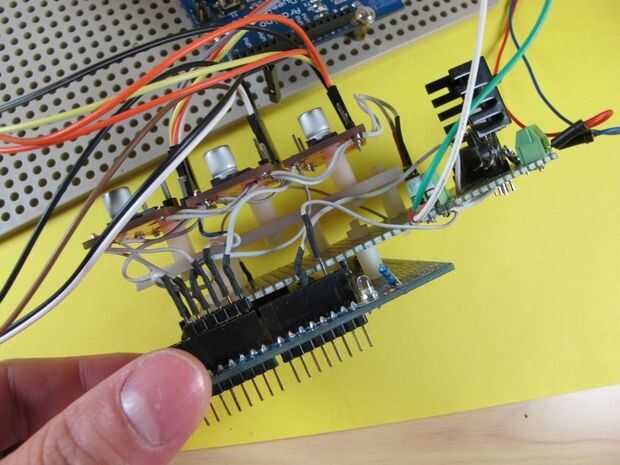

En primer lugar, atornille el easydriver un palo de plástico y soldadura con alambre.

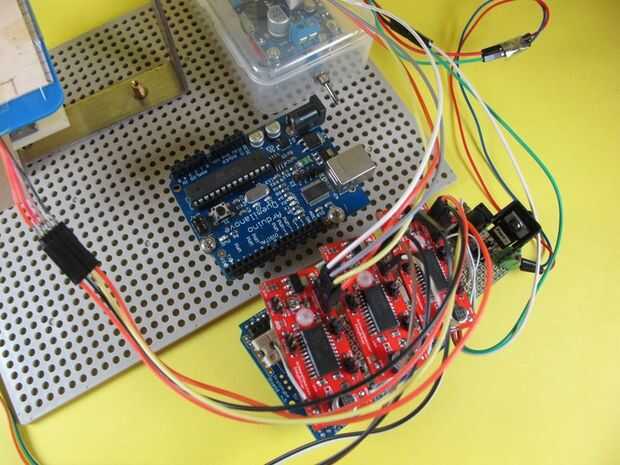

En segundo lugar, permitir que el easydriver conectar con arduino por pernos (para fácil configuración)

En tercer lugar, enroscar el palillo plástico un escudo arduino estándar y las cosas todo pueden ser ahora plug and play con cualquier arduino que vienen con GRBL.

Yo había soldado IRF510 para controlar el encendido/apagado de la lazer en el escudo, junto con el conector de alimentación.
