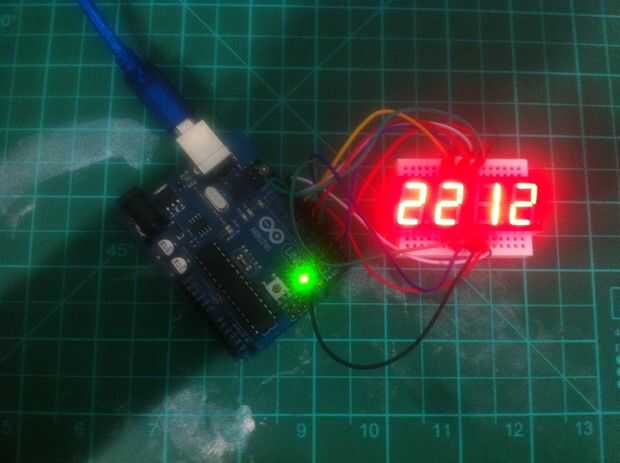

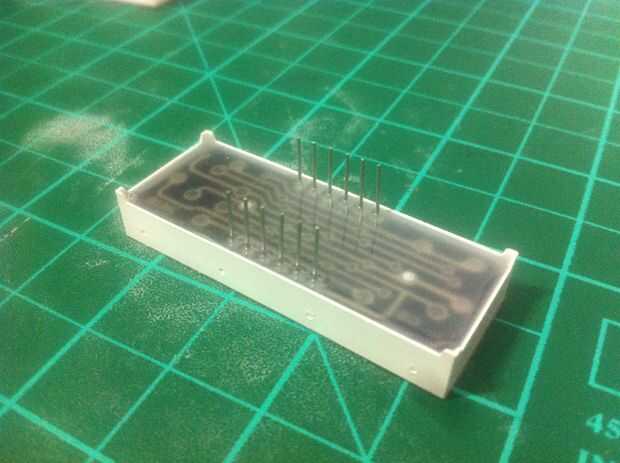

Arduino 4 dígitos 7 segmentos

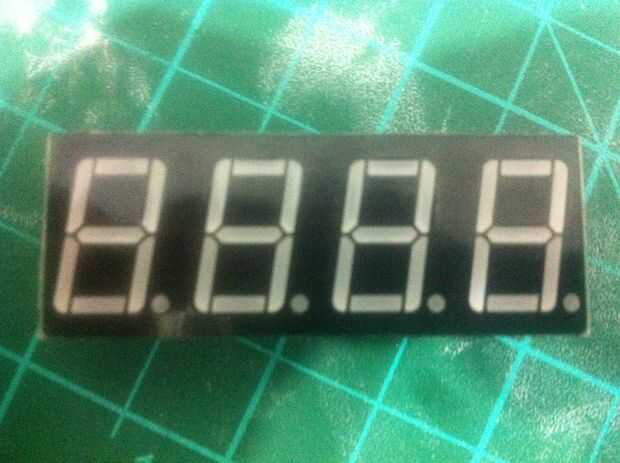

este instructable es más por su código y luego cualquier cosa. Recuerdo mis días de principio de Arduino, tuve una dificultad haciendo esta visualización LED porque no tengo un conocimiento claro de los arreglos de discos (y yo todavía no) así que tuve un tiempo difícil encontrar un contexto que no usó matrices, así que después de un tiempo logré hacerlo de esta manera.

Así que a todas las personas que no entienden de arreglos de discos de aquí es otra forma de hacer un segmento de 4 dígitos 7 Mostrar trabajo.

aPin int = 2;  //                     A
bPin int = 3;  //             ________
cPin int = 4;  //           |                   |
Trabajo de int = 5;  //       F  |                   |  B
ePin int = 6;  //           |         G       |
fPin int = 7;  //            |________|
gPin int = 8;  //           |                   |
int GND1 = 9;  //        |                   |
int GND2 = 10; //   E |                   |   C
int GND3 = 11; //       |________|
int GND4 = 12; //
int num;       //         D
dig1 int = 0;
dig2 int = 0;
dig3 int = 0;
dig4 int = 0;
int tiempo = 4;

void setup()
{
pinMode (aPin, salida);
pinMode (bPin, salida);
pinMode (cPin, salida);
pinMode (trabajo, salida);
pinMode (ePin, salida);
pinMode (fPin, salida);
pinMode (gPin, salida);
pinMode (GND1, salida);
pinMode (GND2, salida);
pinMode (GND3, salida);
pinMode (GND4, salida);
Serial.Begin(9600);
}
void loop()
{
digitalWrite (GND1, alto);
digitalWrite (GND2, alto);
digitalWrite (GND3, alto);
digitalWrite (GND4, alto);

Si (Serial.available() > 0)
{
Num = Serial.parseInt();
Serial.println(NUM);
dig1 = num / 1000;
Num = num - (dig1 * 1000);
dig2 = num / 100;
Num = num - (dig2 * 100);
dig3 = num / 10;
dig4 = num - (dig3 * 10);
}


digitalWrite (GND4, bajo);    dígitos 4
pickNumber(dig4);
Delay(DTime);
digitalWrite (GND4, alto);

digitalWrite (GND3, LOW);    dígitos 3
pickNumber(dig3);
Delay(DTime);
digitalWrite (GND3, alto);

digitalWrite (GND2, LOW);   dígito 2
pickNumber(dig2);
Delay(DTime);
digitalWrite (GND2, alto);

digitalWrite (GND1, LOW);   dígito 1
pickNumber(dig1);
Delay(DTime);
digitalWrite (GND1, alto);

}

void pickNumber(int x) {}
{Switch(x)}
caso 1: one(); rotura;
caso 2: two(); rotura;
caso 3: three(); rotura;
caso 4: four(); rotura;
caso 5: five(); rotura;
caso 6: six(); rotura;
caso 7: seven(); rotura;
caso 8: eight(); rotura;
caso 9: nine(); rotura;
default: zero(); rotura;
}
}

void clearLEDs()
{
digitalWrite (2, bajo); A
digitalWrite (3, bajo); B
digitalWrite (4, bajo); C
digitalWrite (5, bajo); D
digitalWrite (6, bajo); E
digitalWrite (7, bajo); F
digitalWrite (8, bajo); G
}

void one()
{
digitalWrite (aPin, LOW);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, LOW);
digitalWrite (ePin, LOW);
digitalWrite (fPin, LOW);
digitalWrite (gPin, LOW);
}

void two()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, LOW);
digitalWrite (trabajo, HIGH);
digitalWrite (ePin, HIGH);
digitalWrite (fPin, LOW);
digitalWrite (gPin, HIGH);
}

void three()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, HIGH);
digitalWrite (ePin, LOW);
digitalWrite (fPin, LOW);
digitalWrite (gPin, HIGH);
}

void four()
{
digitalWrite (aPin, LOW);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, LOW);
digitalWrite (ePin, LOW);
digitalWrite (fPin, HIGH);
digitalWrite (gPin, HIGH);
}

void five()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, LOW);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, HIGH);
digitalWrite (ePin, LOW);
digitalWrite (fPin, HIGH);
digitalWrite (gPin, HIGH);
}

void six()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, LOW);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, HIGH);
digitalWrite (ePin, HIGH);
digitalWrite (fPin, HIGH);
digitalWrite (gPin, HIGH);
}

void seven()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, LOW);
digitalWrite (ePin, LOW);
digitalWrite (fPin, LOW);
digitalWrite (gPin, LOW);
}

void eight()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, HIGH);
digitalWrite (ePin, HIGH);
digitalWrite (fPin, HIGH);
digitalWrite (gPin, HIGH);
}

void nine()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, HIGH);
digitalWrite (ePin, LOW);
digitalWrite (fPin, HIGH);
digitalWrite (gPin, HIGH);
}

void zero()
{
digitalWrite (aPin, HIGH);
digitalWrite (bPin, HIGH);
digitalWrite (cPin, HIGH);
digitalWrite (trabajo, HIGH);
digitalWrite (ePin, HIGH);
digitalWrite (fPin, HIGH);
digitalWrite (gPin, LOW);
}
