Arduino 7 segmentos Display Clock (+ activación de sonido) (1 / 5 paso)

Paso 1: Lo que se necesita

Visita y compra el hardware de www.gearbest.com.

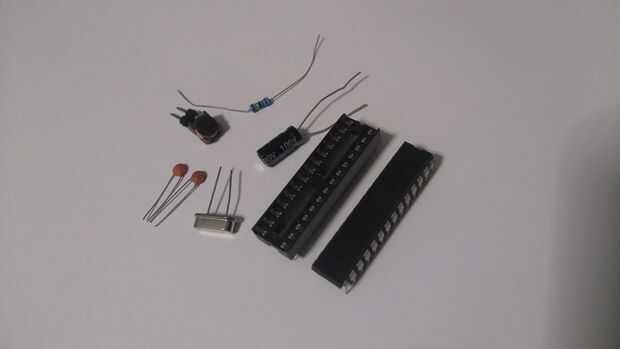

El circuito se necesita:

  • ATmega328p (con Arduino Bootloader) *
  • 28 pin DIP IC zócalo
  • Dígitos de 4 x 7 segmentos
  • 16 MHz oscilador
  • condensadores de 22pF x 2 y 1 x 100nF
  • Resistencias de 10K y 120 ohmios
  • 2 LEDs rojos
  • botones x 3
  • DS1302 reloj IC (puedes encontrar una tabla de módulo) **
  • Prototipos PCB placa de circuito perforada

* Usted también necesitará una placa Arduino UNO para programar el microcontrolador ATmega328.

** Usted también necesitará una batería pequeña 'botón' 3, 3V y un oscilador de cristal 32786 KHz. El circuito de tiempo con el DS1302 IC puede encontrarse también como un módulo.

Usé piezas de plexiglás para construir la caja de mi reloj.
