Arduino (adaptado de Instructable de NothingLabs) la demostración del Laser (10 / 12 paso)

Paso 10: Conectar todo a la alimentación

intenté originalmente este proyecto con una fuente de alimentación de laboratorio de 3 amperios a 12 voltios, pero los componentes se dibujo más actual que el y me vi obligado a improvisar. La versión corta de este paso, para aquellas personas con una alimentación adecuada, es conectar + 12 V al terminal negativo de los altavoces y el extremo positivo de la potencia de filtrado de tapas. Conecte el cable de tierra de la fuente de alimentación a masa de Arduino si no es alimentar el Arduino con la misma fuente.

Resulta que las fuentes de alimentación de ordenadores de sobremesa hacen muy buenas fuentes de alimentación de C.C. que pueden entregar mucha corriente. Utilicé una fuente de alimentación ATX compactada de un escritorio de Dell desechado que era clasificada para hasta 17 amperios a 12 voltios. (Manera más necesita!)

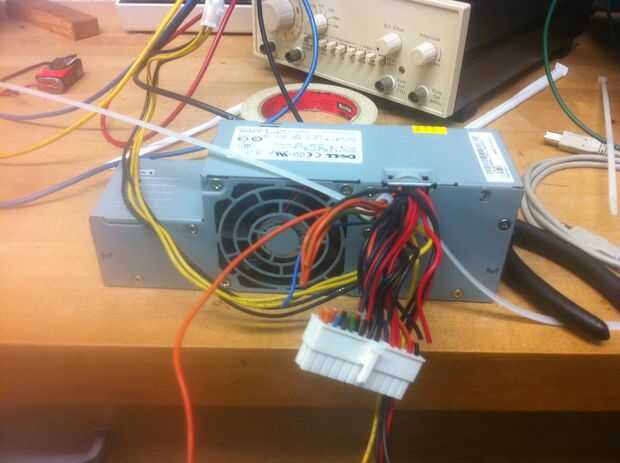

El primer paso en la adaptación de fuente de alimentación ATX para este propósito es cortar los conectores que salen de él así que usted puede soldar los cables directamente. (Pongo pequeños pedacitos de cinta aislante sobre todos los extremos de seguridad).

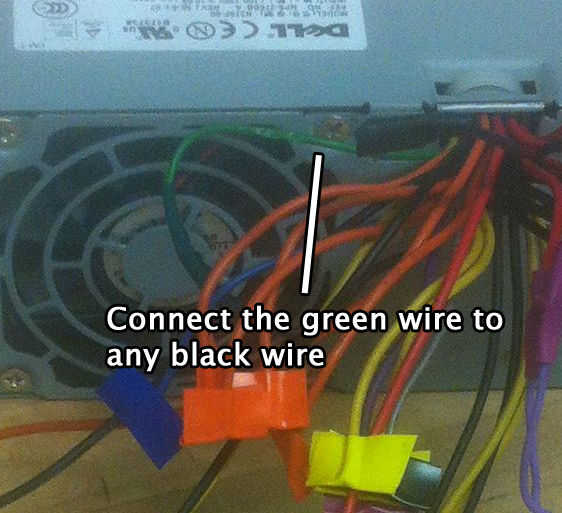

Debe haber un cable verde: conectarlo directamente a un cable negro (masa). Este es el interruptor de alimentación de DC de la fuente, por lo que si quisiera podría alambre en un interruptor aquí en lugar de la fuente de alimentación creo que es siempre.

Yo había oído (pero no probado) que estas fuentes de alimentación necesitan una carga mínima para encender. Ya que habrá puntos en el láser muestran dónde junto a que ninguna corriente es absorbida, conecté una bombilla de la cola del auto de uno de los cables rojo (+ 5 V) a uno de los cables negros (masa). Un resistor de la energía también funcionaría; ver a otras guías ATX alimentación fuente hack para obtener más información.

Debe haber dos o más alambres de amarillo (+ 12 V). Usar uno de estos para alimentar el Arduino. Conecté un amarillo (+ 12 V) y cable negro (tierra) a un enchufe de centro positivo de 2,1 mm para una fácil conexión a Arduino. También puede conectarlos directamente a las cabeceras de Vin y GND.

El otro cable amarillo (+ 12 V) debe conectarse a los terminales negativos de los altavoces (véase la versión anotada de la imagen de la placa de circuito perforada para más detalles). Tome otro cable negro (masa) y conecte a los lados negativos de la potencia de filtrado de tapas.

En Resumen: rojo y negro para el bulbo de carga mínima (o resistencia), amarillo y negro para Arduino y amarillo y negro para los terminales negativos de los oradores y los lados negativos de los condensadores, respectivamente.
