Arduino (adaptado de Instructable de NothingLabs) la demostración del Laser (7 / 12 paso)

Paso 7: Poner el circuito

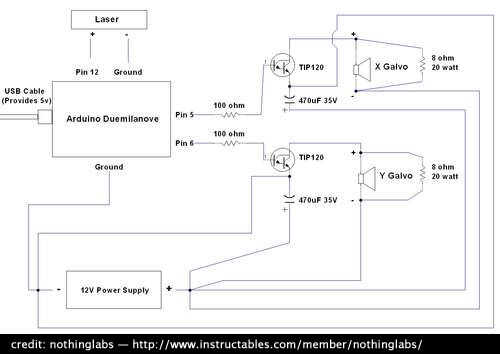

Sin embargo, quería limpiar cosas un poco más, así que opté por una placa perforada (muestra) con los componentes (no altavoz) para la galvos X e Y conviviendo pacíficamente. (Una placa o PCB probablemente no funcionaría para este caso, ya que los restos tendrían que llevar más de 3 amperios!)

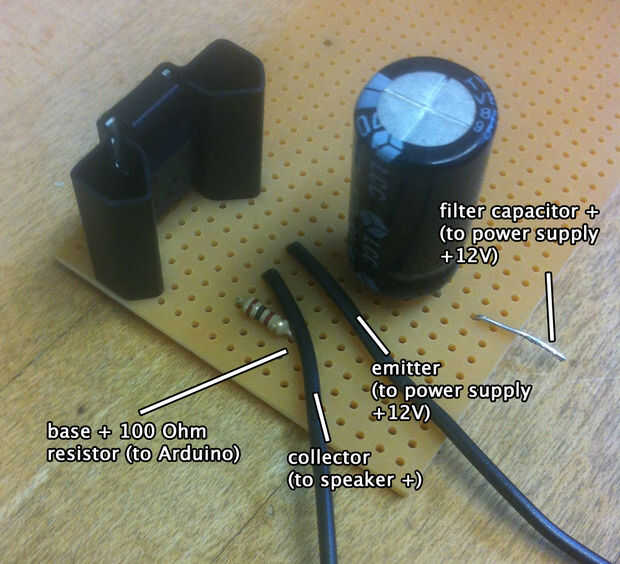

Los cuadros secundarios demuestran los componentes para la conducción de uno de los dos oradores: un transistor Darlington TIP120, un condensador de filtro que limpia la energía de su fuente de alimentación y un resistor de 100 ohmios para limitar la corriente dibuja del Arduino. Repita para el otro galvo.

(Para información más detallada sobre cada conexión, el Instructable original no puede ser vencido. Yo no documentaron mi circuito edificio bastante tan extensamente.)
