Paso 5: Sensores de efecto Hall y la temperatura
No usé estos sensores de efecto Hall antes así que tuve que hacer alguna experimentación. El Honeywell SS461C es un sensor de enganche bipolar. Como muchos de ustedes saben los imanes tienen un norte y un polo sur. El SS461 está conectado a 5Vdc y tierra y tiene una salida digital. Un polo del imán cierres la salida baja y los otros seguros de poste alto de nuevo. Para esta aplicación, no importa que uno es del norte y del sur, que es siempre y cuando alternan. Una de las preocupaciones es cómo cerrar el imán tiene que ser para activar el dispositivo. Con los imanes, tengo, es aproximadamente de ½", pero más cerca funciona bien.
SS461C cableado: utilicé un corta cable telefónico de 4 hilos con un conector de teléfono estándar en el extremo. Conecte el pin + SS461C rojo. Conectar la clavija al cable negro. Conecte la salida para el cable verde. Si no utiliza conectores de teléfono, solo alambre según el esquema.
Sensor de temperatura MCP9701 de cableado: Coloqué este derecho debajo de la SS461C. Conectar el + del pin al cable rojo del cable de teléfono del mismo y el-pin a cable negro. El pin de salida va al cable amarillo. Luego envuelve las conexiones con cinta aisladora y me caliente pegué. (Ver esquema)
Problema: Así que usted puede preguntar ¿por qué puso los sensores en un cable con un conector de teléfono? El anemómetro debe ser calibrado. Había calibrado estableciendo en mi coche. Una vez calibrado, necesitará configurar fuera de mi casa y conectado al Arduino dentro de la casa. ¿Cómo acomodar estas configuraciones diferentes?
Solución: Así que puse un cable telefónico corto con conector de los sensores y otra en el escudo de Arduino. Luego puse acopladores de teléfono en ambos de estos conectores y poner un cable de extensión de teléfono estándar entre. Para la calibración de coche, usé una extensión corta de seis pies. Para la casa, usé una extensión de 50 pies con un conector que pasa a través de mi pared exterior.
Si intenta esto, cuatro precauciones:
1. Asegúrese de que los acopladores y los cables son cuatro o seis cables. Hay algunos cables de dos hilos que no funcionarán.
2. ser muy cuidadoso que utilizas el mismo acopladores para la calibración y uso. Algunos acopladores ir directo y algunos cruzan pins. Realmente no importa que los utiliza, siempre y cuando usted utilice siempre los mismos.
3. Asegúrese de que los dos cables de extensión diferentes funcionan de la misma. No todos los cables que he visto cruzar por donde está el pin 1 en un extremo clavija 1 en el otro. Sé que es complicado pero hay una solución fácil de subir.

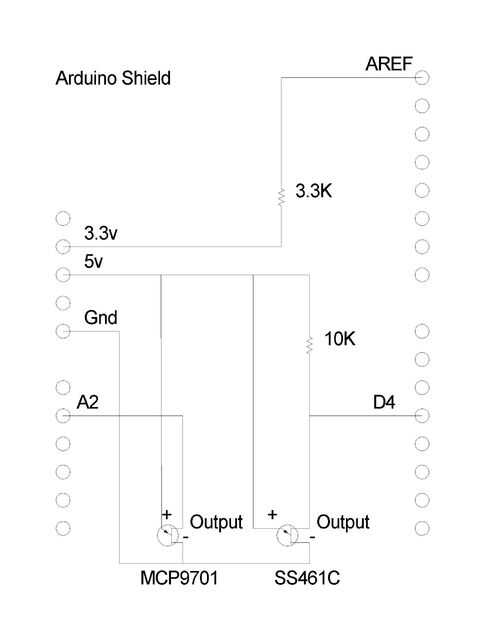

4. Asegúrese de que los sensores están conectados a los lugares correctos en el escudo. (Ver esquema) Los cuatro conectores en el exterior son el escudo para Arduino conectores. Usé un shield Adafruit DIY. El SS461C +, - y pines de salida están conectados como se muestra.
El cable rojo de los sensores deben llegar a + 5V en el escudo, el cable negro va a tierra. El cable verde de la salida de sensor de efecto hall de SS461C va a Digital 4. El cable amarillo desde la salida de sensor de temperatura de MCP9701 va a 2 análogo en el escudo de Arduino. En el escudo Conecte una resistencia de (10K las obras) de 5Vdc a Digital 4. También conectar una resistencia de 3.3K entre 3.3V y AREF (explicado más adelante).
Solución fácil: Conectar todo sin potencia para el Arduino con el cable de extensión corta. Tomar tu DMM, ponerlo de ohmios y medida de los + 5 en los sensores a los + 5 en el escudo de Arduino, debe ser corto. Hacer lo mismo con los terrenos. Medida de la salida de sensor de efecto hall de SS461C de D4 en el escudo y la medida de la salida de sensor de temperatura MCP9701 a A4. Estos deben todos estar en corto circuito.
A continuación, cambie el cable de extensión de teléfono a una larga y repita. Si todo es correcto, eres bueno para ir.
Si tienes un multímetro pero no sé cómo usarlo, escribí un pequeño tutorial en:
Imanes de fijación:
Los imanes que tengo son 5/16" de diámetro con abrazadera y había perforado dos agujeros de 5/16 de pulgada en la tapa 180 grados aparte alrededor de 0,7" encima de la plana. Ahora si usted toma dos imanes y pareja, las dos superficies internas son opuestas polos por la regla de los opuestos se atraen. Uno es del norte y uno es del sur. No importa cuál es cual. Así que si separar los imanes y ponerlos en los dos agujeros para que un norte y un sur está mirando hacia el interior, que son buenos ir. Mina en forma bastante bien pero he añadido pegamento caliente para mantenerlos pulg (también llené unos agujeros extras en mi tapa con pegamento caliente.
