Arduino aerogenerador Chill (6 / 10 paso)

Paso 6: Montaje del interruptor y el sensor de temperatura

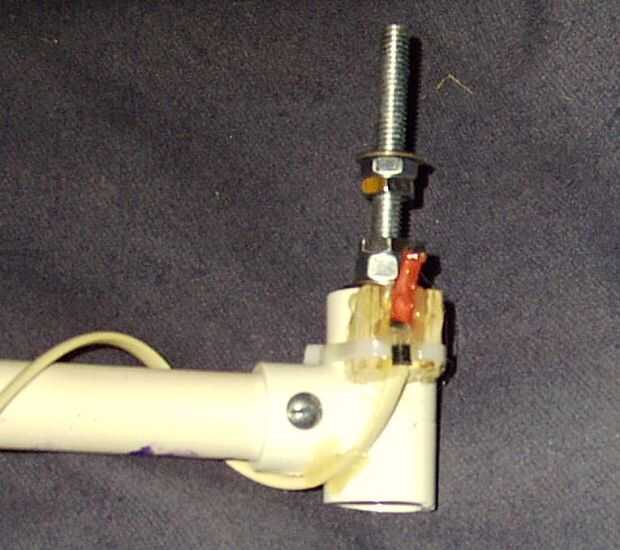

Talló un bloque pequeño de madera para ajustar la curva de 1/2" T aproximadamente 0.3" de profundidad. Caliente-pegué el bloque t cerca del rodamiento. Había tallado una ranura pequeña en el bloque para los sensores. Coloque el SS461C para que sea incluso con donde los imanes pasará pero no toca. Puede usar la envoltura de alambre poco mientras consigues ajustar luego usé un cintillo plástico. (Ver imagen)

Pruebas: Conectar el Arduino al USB o a una fuente de 5Vdc. Si tienes un multímetro, conecte a tierra y Digital 4. Con el conjunto del depósito en los spinning, debe cambiar el voltaje de 5Vdc a 0V, una vez por revolución.

Problema: Cuando estuve probando la Asamblea, el interruptor del pasillo no funcionaba siempre.
Solución: Los Arduinos, clones de Arduino y escudos son hechos por diferentes fabricantes de distintas calidades. Tiendo a comprar el más barato, por lo tanto, el clon de Freeduino. Todos estos fabricantes utilizan diferentes calidades y tipos de componentes. Mis alfileres de shield AdaFruit no parecen caber comodamente en el Freeduino. Esto podría ser debido a los pernos de tamaño ligeramente diferente y cabeceras o los pasadores de encabezado que se desgasten por el uso. Lo que hice fue tomar un par de alicates de punta y ligeramente doblar las patillas escudo un poco así y por lo que hizo buen contacto con el Freeduino. Esto no es una solución ideal pero adecuada para mis necesidades.
