Paso 2: hacer

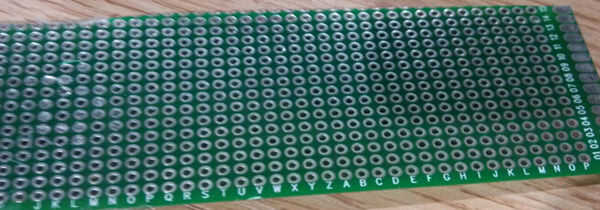

Corte de placa de circuito perforada en mitades (imagen 2)

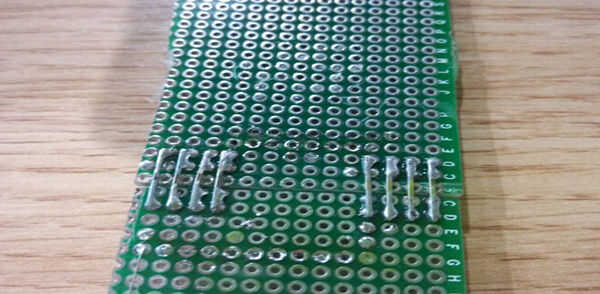

Conectar las dos piezas de tableros (imagen 3)

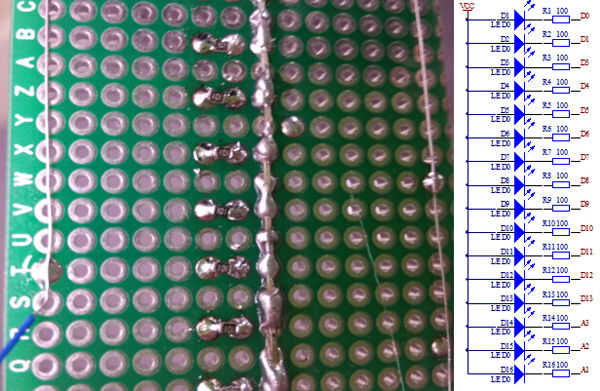

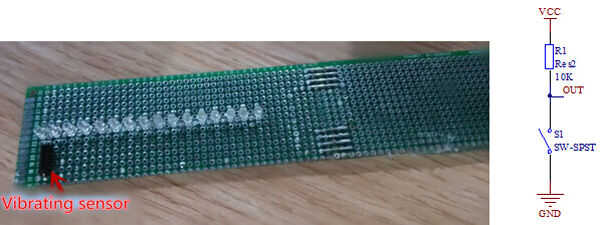

Soldar el LED, vibración sensor (imagen 4, imagen 5)
Programa de análisis

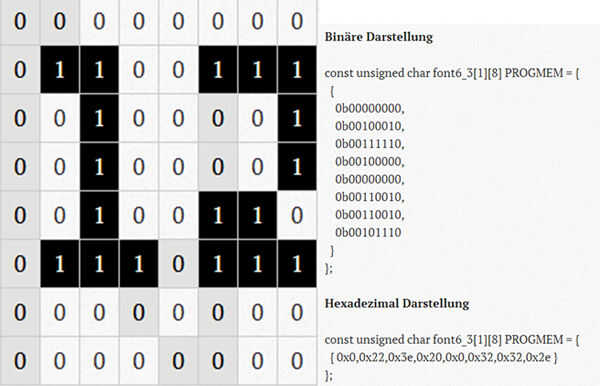

4.1 debe obtener datos de los caracteres que desea que aparezcan, y modo de datos es columna por columna, por ejemplo "12": (imagen 6)
Columna de modo de columna de datos es: primero, obtener los primeros datos de la columna, entonces
los datos del segundo y por esta analogía. Los LEDs tienen un ánodo común, por lo que necesito para invertir los datos. Usted puede obtener los datos de carácter de la siguiente URL, como se muestra en la imagen de arriba:
4.2 datos actualización
Cuando están sacudiendo LED stick, interruptor vibratorio se encender y apagar

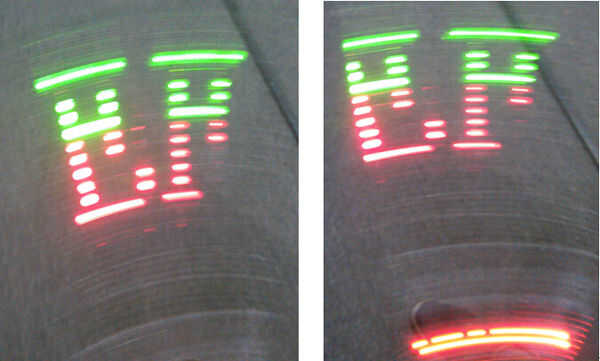

y MCU puede coger este nivel de variación. Podemos introducir datos de actualización y la función de interrupción. Así que ¿por qué necesitamos este interruptor vibratorio? Porque no podemos actualizar en cualquier momento, necesitamos un punto de referencia para asegurarse de que no va a cambiar la posición de imagen. En primer lugar, establecer el primer dato de la columna y el retardo, luego configurar el segundo datos de la columna y el retardo, por analogía, usted verá una imagen si el tiempo de retardo es muy corto. El funcionamiento es como a continuación: (imagen 7)
