Arduino aire Cap-sentido Piano (2 / 5 paso)

Paso 2: Diagrama de pines y cables

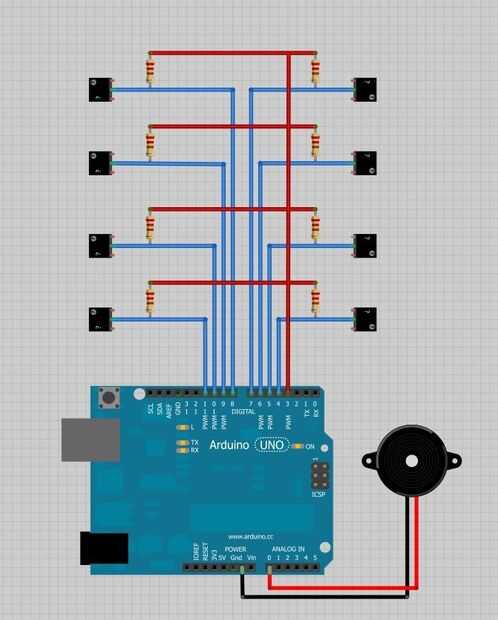

os adjunto un zumbador piezoeléctrico pin A0 o Pin analógico 0, común pin a pin 3 y las 8 plazas diferentes de cinta de aluminio con pernos 4,5,6,7,8,9,10,11.

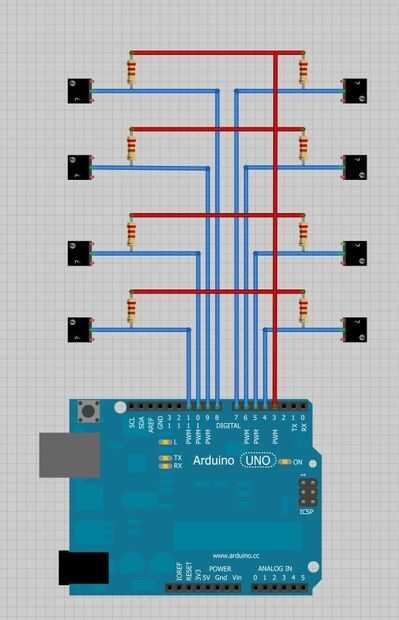

Esquema de conexión como una imagen.

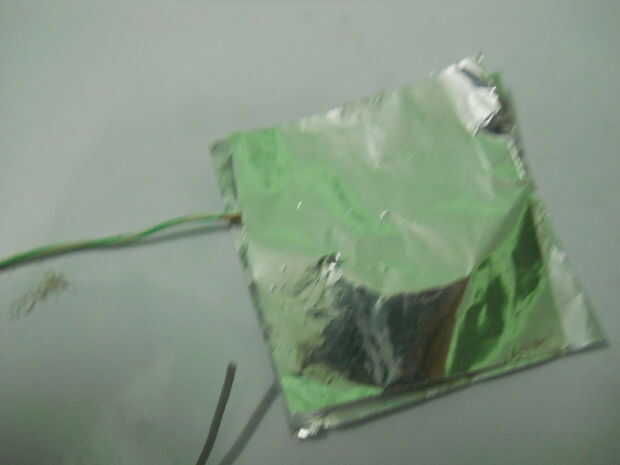

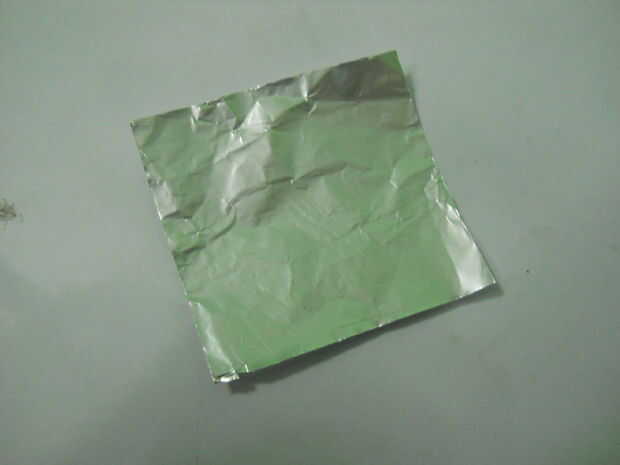

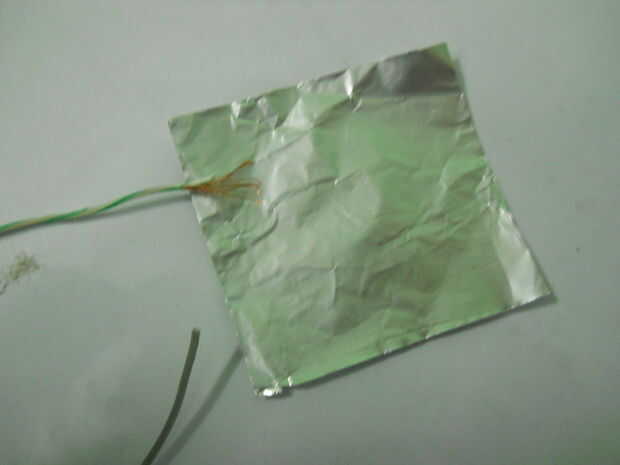

Consejo: Fijar cable a la cinta de aluminio en su simple como la cinta es pegajosa, pero si usas trozos de papel de aluminio y luego su tipo de difícil de hacer que la soldadura no trabajo y no se usa una pistola de pegamento o cualquier cosa de ese tipo, así que quiero consejos realizar utilizar algunos pegamento si usted puede conseguir
Aquí hay un enlace donde usted puede conseguir algunos realización de pegamento.
http://www.eBay.in/ITM/Electrical-conductive-glue-no-Soldering-iron-Gun-Flux-/270754006766
