Paso 2: Cableado de las luces de Blinky
Primero, una nota y palabra de advertencia. Nuevas placas Arduino tienen un LED en el tablero sí mismo o por lo menos un resistor conectado al pin 13 de modo que usted puede pegar un LED entre pin 13 y tierra (GND).
Esto no es cierto para los otros pernos! Si conectas el LED u otros circuitos de otros pernos debe ser seguro proteger tu tabla de corrientes excesivas o cortocircuitos de lleno-hacia fuera. Puede freír tu Arduino!
Personalmente, recomiendo siempre utilizar un resistor al experimentar. No quiero corta accidentalmente a tierra, así que por lo menos conectar una resistencia de bajo valor para el conector de tierra. Mejor prevenir que lamentar.
En este circuito estamos usando pernos 11,12 y 13 como salidas digitales (5V) para encender el LED. El poste negativo de cada LED se conecta a través de una única resistencia compartida y luego a tierra. En mi circuito utilizo una resistencia de 150 ohmios (era sólo un conveniente gancho agarrador de mi papelera de piezas). Se pueden utilizar otros valores aquí--no ir demasiado extremas para que no sea (a) mantener el LED de iluminación o (b) empuje demasiado actual a través de su Arduino.

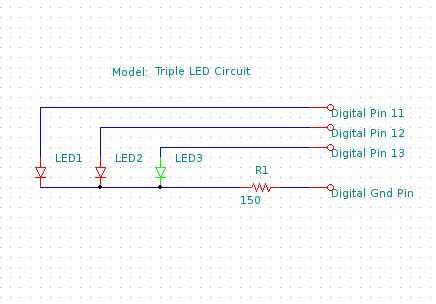

Si ejecuta el Arduino "parpadear" bosquejo del paso uno que ahora notará que uno de su LED parpadea. Si no es así, usted debe comprobar sobre el cableado y componentes. Un diagrama para este circuito muy simple está por debajo.
