Paso 6: Configuración del interfaz de la PC de windows
Abra winpcInterface.zip y extraiga en una carpeta de su elección.
Usted encontrará:
- Oscilloscope.exe la interfaz de windows
- MSCOMM32. OCX comport controlador
- RICHTX32. Controlador de cuadro de texto OCX
- gráfico de setup.exe de carta RM apoyo
- archivo ocxWIN7_8.bat para instalar el ocx en windows 7 o 8
- archivo ocxXP.bat para instalar el ocx en windows xp
Instalar en este orden
1) el apoyo gráfico 'rm tabla setup.exe'. Encontré este paquete muy útil en Internet. Programadores en VB encuentran esta interesante!
2) para windows 7/8 copie la dirección de la carpeta en que extrajo la aplicación. Si usted haga clic derecho sobre la dirección en la barra en la parte superior del explorador de windows, encontrarás la opción de copiar la dirección de la carpeta.
3) el archivo por lotes para el sistema operativo windows.
XP - 'ocxXP.bat'
Win7 o win8 - 'ocxWIN7_8.bat'
Para win 7/8, necesitará
- Haga clic derecho sobre el archivo y ejecutar como administrador
- Pegar la dirección copiada en etapa 2 y escriba.
.
Copia en el directorio de sistema y registrado el ocx.
.
Listo para probar!
Conectar tu arduino.
Instalar uno de los dos programas de osciloscopio de arduino. (Versión de disparo dura o blanda)
Salida cualquier interfaz serial utilizado para ello.

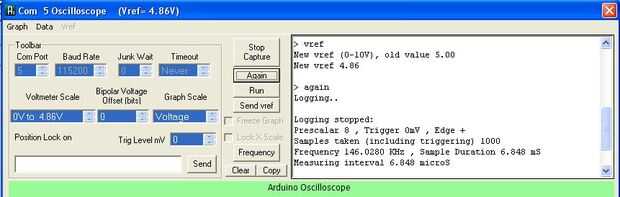

luego se puede ejecutar Oscilloscope.exe.
Establecer el puerto a la utilizada por el arduino.
Establecer la velocidad en baudios a 115200.
Haga clic en captura.
Conecte el puerto digital 3 al análogo 1.
Escriba prueba en el cuadro de mando y retorno.
Una onda cuadrada está disponible en el puerto digital. Seleccione de nuevo y usted verá trazada por el osciloscopio.
Seleccione frecuencia y usted obtendrá la frecuencia de onda cuadrada. La primera estimación se basa en los bordes de levantamiento en el punto medio de la gama de tensiones. La segunda se basa en una técnica que se describe en un excelente artículo en:
El gráfico puede ser 'zoom' con un clic izquierdo del ratón y arrastrar, o un zoom con un clic derecho.
Opciones están disponibles para:
- rápido 'run'
- congelar una rápida ejecución
- congelar la escala de x durante la ejecución rápida para comparación de datos.
- imprimir o copiar la gráfica
- los datos de salida como un archivo de texto
- alterar los niveles de activación
- modificar la escala y
- aplicar un ajuste para el eje bipolar
- modificar la referencia de tensión
