Paso 7: Construcción de una simple caja de Buffer para la analógica entrada
Hay muchas maneras posibles de la condición de la tensión
Aquí están tres acondicionadores de entrada simple para el osciloscopio:
- Seguidor de voltaje
- Bipolar + 9V a convertidor 0-5V
- Acoplador A.C.

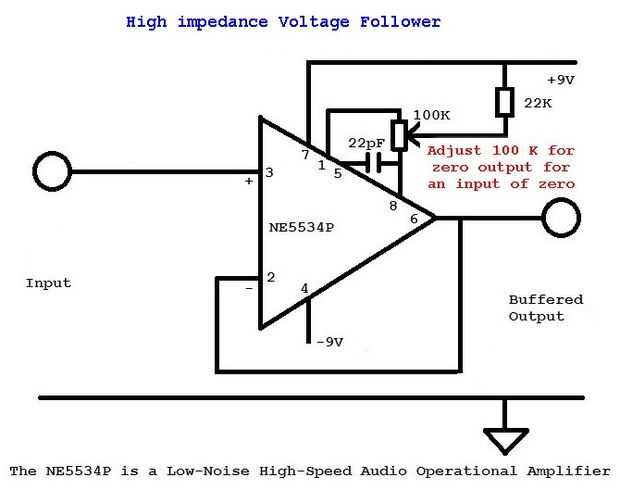

El seguidor debe ser
- Rápido
- Gran ancho de banda
- Bajo nivel de ruido
- Alta impedancia de entrada
- Impedancia de salida baja
El NE5534P se ajusta a la ley y es barato. Hoja de datos: http://pdf.datasheetcatalog.com/datasheet2/d/0ji5w...
Tiene un simple dc offset circuito-Asegúrese de que recorte el pote de 100K para ajustar la tensión de salida a cero para una entrada de cero.
Utilicé una fuente de 9V + equilibrado. Sin embargo + 6V daría suficiente espacio libre para proveer una salida de 5V. La máxima absoluta es de +-22V.
.

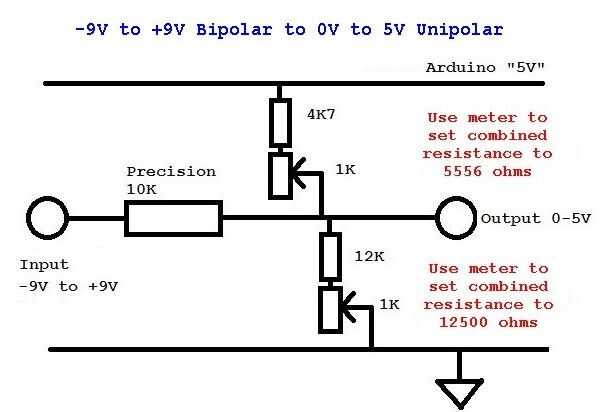

El convertidor bipolar permite una señal de que está por debajo de cero a ser medido por el puerto analógico, que no puede ser tomado por debajo de cero.
Este convertidor bipolar es interesante. En el pasado he diseñado estos con un amplificador operacional, referencia de voltaje de precisión y un montón de macetas de adornos. Este diseño fue inspirado por un artículo que fue apoyado por Ronald Michallick de aplicaciones lineales. Sugirió utilizar un puente de tres resistor y suministra una hoja de cálculo excel para diseño.
Si usted necesita una gama diferentes de voltajes de entrada Utilice la hoja de cálculo para obtener valores de resistencia.
Configuración de las ollas de ajuste dos 1 k con un medidor de resistencia precisa las resistencias superiores e inferiores a la especificación de diseño.
Algunos puntos a destacar:
a) el nivel de "5V" de arduino puede no ser exacto. Alterar los valores de b2-b3 de la hoja de cálculo si quieres exactitud terminante.
b) reducción de + 9V a 0-5V, es una caída de voltaje de 18 a 5.
un dígito de nuestro osciloscopio es 5 * 1000 * 1/255 = 19.6mV.
Un cambio de entrada de 18 * 19.6 / 5 causará un cambio en el puerto analógico.
Es 70.6mV. Se observan cambios de voltaje tan relativamente gruesas (con saltos 71mV).
.

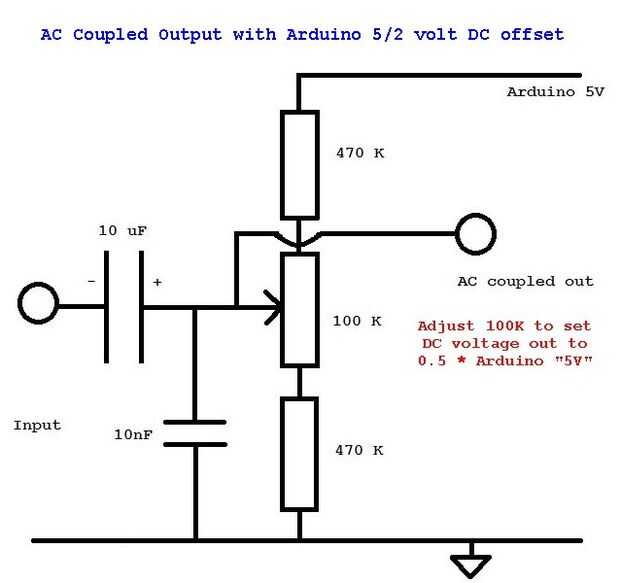

El acoplador A.C. es muy sencillo. El sesgo de DC se encuentra en el punto medio de la tensión del puerto analógico (5V).
No continua externa se transferirá a través del condensador de 10uF. Este circuito funciona bien con un preamplificador de micrófono.
Para configurar este circuito conecta al arduino, uso los datos en bruto de la escala en el software de pc. Tome los datos del puerto y recorte el pote de 100K para que la entrada es de 127. O utilice un voltímetro y a "5V" / 2.
.

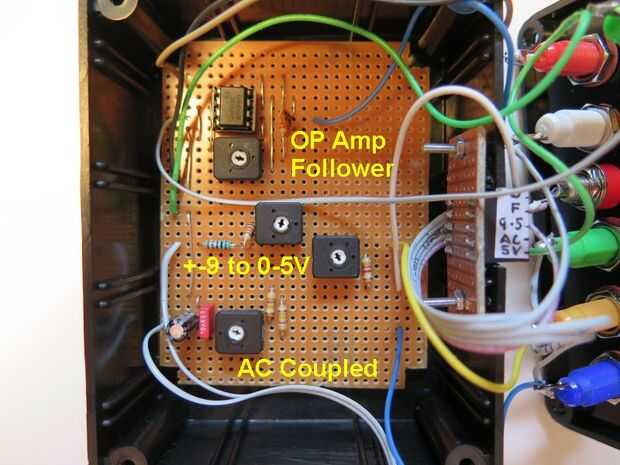

Los circuitos son todo directo para construir en una sola pieza de cobre perforada.
Sugiero un zócalo para el amplificador operacional.

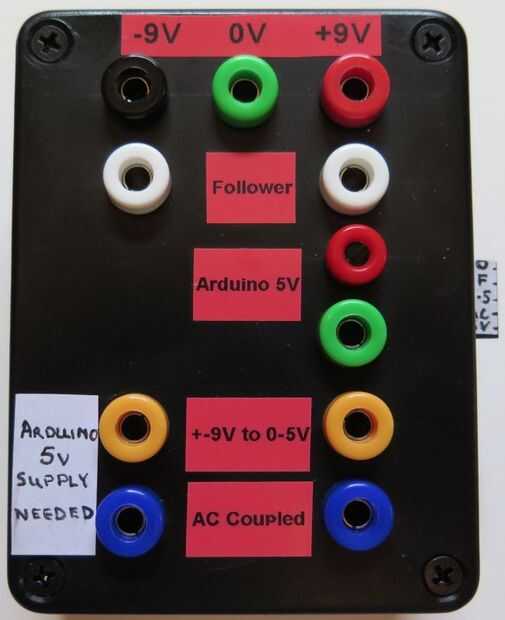

Poner los circuitos en una caja es útil, pueden conectarse entre las salidas separadas como necesidades que se presentan.

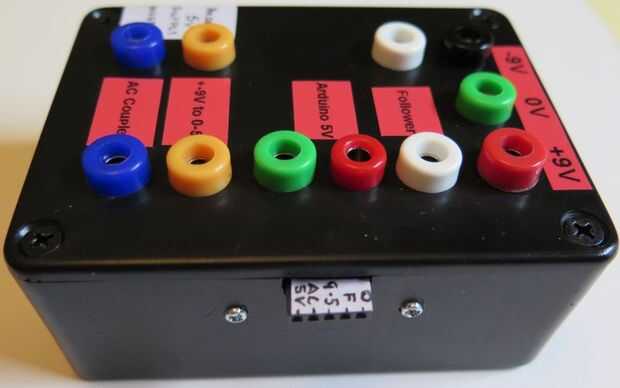

Fíjese en los conectores de 0,1 pulgadas en el lateral de mi caja para que estándar lleva rúbrica de Arduino puede ser utilizado.
Compruebe sus circuitos antes de la prueba. Toda responsabilidad por el uso de este artículo recae en usted.
.
Me avisas cuando lo consigues trabajando.
