Arduino Ampermeter (IC ZXCT) (1 / 2 paso)

Paso 1: teoría

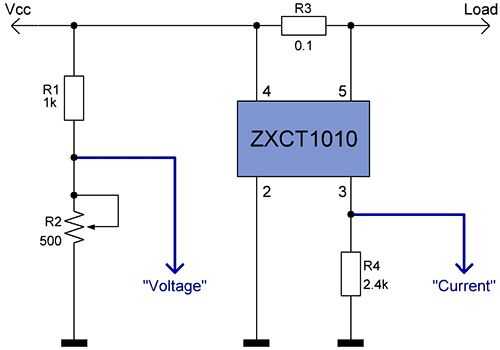

Caída de voltaje a través de la derivación con una corriente de carga máxima de 2A: V_sentido = R_S * me_carga, donde R_S - resistencia de la desviación, que_carga- la corriente de carga. V_sentido = 0.1 * 2 = 0, 2V.

La pérdida de la desviación con una carga de 2A cantidad de calor: PD = I²R = 2² * 0.1 = 0,4 vatios.

Corriente de salida IC: I_out(max) = G_t x V_sense(max), para ZXCT1010 valor G_t es 0.01. Por lo tanto me_out(max) = 0.01 * 0.2 = 0.002 A.

Calcular la resistencia a corriente de carga máxima de 2A. RG = V_a /_a = 5 V / 0.002 A = 2500 kOhm. El valor más cercano de la resistencia: 2.4K. Para valor la tensión de salida del IC es:_a = R_G * I_a = 2400 * 0.002 = 4,8 V.

Si la resistencia R_G = 2,4 K y la mínima corriente de carga será 200 mA, el voltaje de la IC es:_a = R_G * (G_t * R_S * me_carga) = 2400 * (0.01 * 0.1 * 0,2) = 0.48 V. Así con una corriente de carga de 200 mA, el voltaje suministrado a la ADC es 0.48V, cuando la corriente de carga de 2 A, respectivamente, 4.8V.

Para medir el voltaje utiliza el divisor de tensión. Para obtener el voltaje de 4V con entrada de 12V de salida, utilizamos la calculadora divisor del voltaje, el divisor valores 1 K y 500 ohmios.
