Arduino análogo señal gráficos en una pantalla táctil TFT (1 / 3 paso)

Paso 1: Descargar bibliotecas esenciales y copiar el código fuente

Descargar e instalar las bibliotecas de más abajo. Estos son necesarios para la interfaz con el UNO R3 2.8 TFT de pantalla táctil.

https://github.com/Adafruit/Adafruit-GFX-Library

https://github.com/Adafruit/TFTLCD-Library

https://github.com/Adafruit/Touch-Screen-Library/...

Necesita para descomprimir y extraer las carpetas que contienen los archivos .h y .cpp en el directorio de biblioteca de programas de arduino: C:\Program Files (x86) \Arduino\libraries

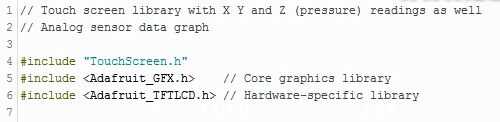

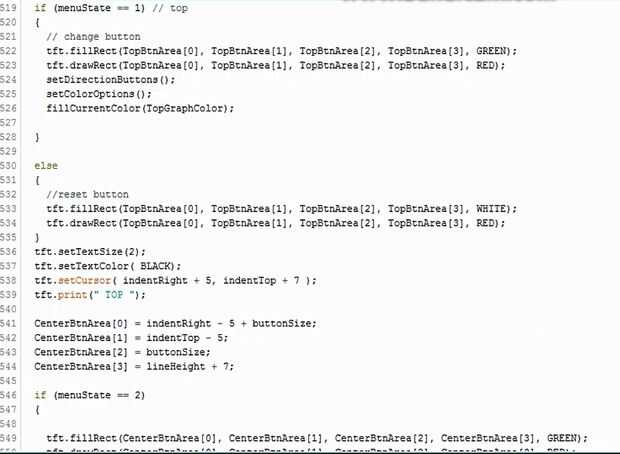

Ver el vídeo de demostración y copiar el código fuente en su propio dibujo. Hay un enlace en el video para descargar el código fuente de github.
